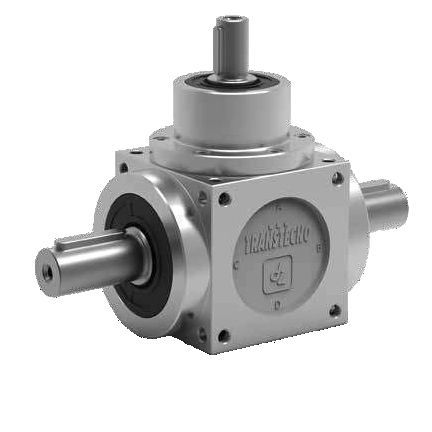

直交軸角度ギアボックス

傘歯車中空軸引き出し式シャフト

ライトアングルギアボックスは、動きを90°回転させる必要があるすべての産業用途で使用されています。 製品ラインアップは、7種類のサイズに基づいています。各サイズとも5つの比率（1:1, 1:1.5, 1:2, 1:3, 1:4）を用意しています。シャフトはd.11～70mm、中空シャフトはd.12～55mmで、溝付きプロファイルオプションやシュリンクディスクもあります。 -7種類のサイズ 7種類のサイズ -5種類の比率を用意 (1:1, 1:1.5 , 1:2, 1:3, 1:4) -シャフトはd.11から70mmまで。 -中空軸はd.12から55 mmまで。 -モーターフランジはIEC56からIEC160まで。 -イタリア製 ギア ギアセットは、スパイラル・グリーソン方式で設計されており、すべてラップ加工が施されています。ギアは全て浸炭鋼18NiCrMo6で作られ、ケースハードニングの熱処理が施されています。 86サイズ以上のギヤセットにはラップ加工が施されています。この加工により噛み合い条件が最適化され、ライトアングルギヤボックスの性能を大幅に向上させることができます。 バックラッシュは出力軸のバックラッシュを測定し、入力軸をロックすることで定義されます（このバックラッシュは比率1：1の場合のみ、反対方向に測定しても同じ値になります）。 バックラッシュは歯と歯の噛み合わせの隙間の関数である。バックラッシュを5％以内に抑えたい場合は、弊社技術部までご相談ください。費用や技術的な詳細については、お問い合わせください。 シャフト シャフトは、750/950N/mm²の引張強度を持つ焼戻し鋼で作られています。
