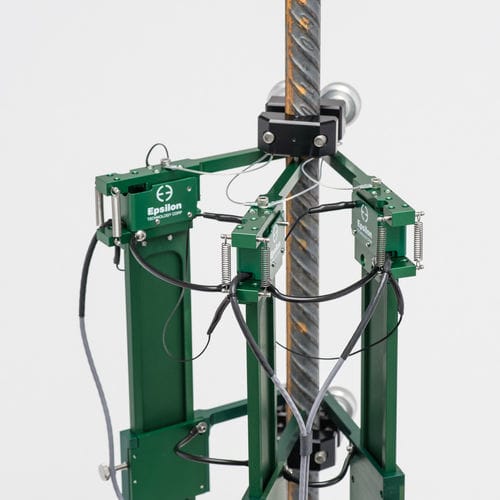

軸方向伸び計 3567 series

鉄筋カプラー、スプライス、スリーブアセンブリの伸び測定用伸び計。引張試験、繰返し試験、スリップ試験、差伸び試験に使用。 モデル3567伸び計は、ASTM A1034試験に使用し、鉄筋と鉄筋カプラー、カップリングスリーブ、スプライスから成る鉄筋スプライスアセンブリの引張試験中のひずみと伸びを測定することができます。伸び計は降伏までのひずみを測定し、引張試験、繰返し試験、滑り試験、差分伸び試験に使用することができます。 伸び計は、スプライスで破損が発生した場合、スプライスアセンブリの破損まで作動させたままにしておくことができます。伸び計が12.5mm（0.5インチ）のフルスケール伸びに達すると、鉄筋スプライスアセンブリから自動的に解放されるように設計されています。伸び計は、試験片から解放された後、落下防止のためにテザーで吊り下げられています。アッパーアームには、伸び計をオーバートラベルから保護するメカニカルストップが組み込まれています。 モデル3567は、スプライスされていない鉄筋を破断まで測定することはできません。スプライスされていない鉄筋を試験する場合は、モデル3543またはEpsilon ONEを使用してください。 ユニットは自立しており、カプラーの上下にあるアタッチメントカラーを使用して鉄筋に取り付けます。カラーは、鉄筋の表面処理を必要とせず、単にクランプするだけです。カラーは、直径6 - 60 mm (#2 - #18J)の鉄筋を含む、すべての一般的な鉄筋とカップリング/スプライスサイズで使用できます。伸び計ゲージの長さは、標準モデルで95～675mm（3.74～26.6インチ）、オプションで975mm（38.4インチ）まで調整できます。 モデル3567は、軸方向の伸びを測定するために平均化された2つの同時測定で構成されています。
