せんだん試験用伸び計 3421 series

クリップ留め

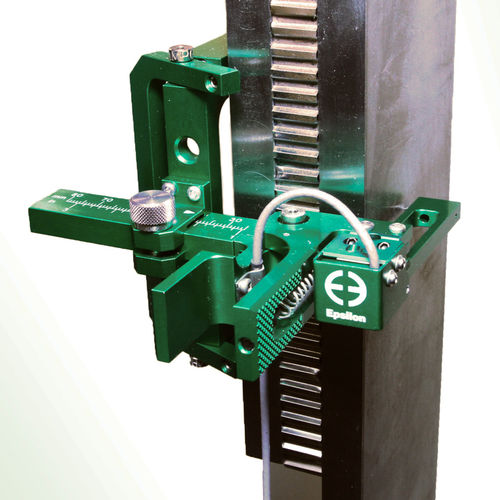

サンドイッチコアや硬質セルラープラスチックのせん断特性測定用。シンプルなクリップオン設計で、数秒で取り付けられ、再現性の高い試験結果が得られます。 3421型伸び計は、発泡体やハニカムサンドイッチコア、硬質セル状プラスチックのせん断ひずみを測定します。これらの伸び計は、せん断弾性率、2%オフセットせん断強さ、試験片が破壊する前の応力-ひずみ曲線の測定に使用することができます。この伸び計は、面外膨張を制限するために試験片を固定した状態で、試験片破断までのひずみを測定するために使用することもできます。モデル3421は、サンドイッチコアのせん断疲労試験にも使用できます。 モデル3421は、以下の規格に準拠した試験に使用できます： ASTM C273 サンドイッチコア材料のせん断特性 ASTM C394 サンドイッチコア材料のせん断疲労 ISO 1922 硬質セルロースプラスチック-せん断強さの測定 DIN 53294 サンドイッチの試験；せん断試験 EN 12090 断熱製品のせん断挙動の測定（単一試験片試験のみ） 伸び計は試験片のローディングプレートに取り付けます。この伸び計は、試験片に数秒で取り付けられ、引張または圧縮試験治具の負荷と組み合わせて使用することができます。この伸び計は、さまざまな厚さと幅の試験片に対応できるよう調整可能で、試験片の幅に合わせるための内蔵目盛りが付いています。 伸び計を使用するには、試験オペレーターが2つのパッドを握って伸び計を試験片に固定し、伸び計を試験片の側面に当ててパッドを離します。伸び計は自立しており、それ以上の調整は必要ありません。伸展計は故障する前にクリップを外して取り外す。
