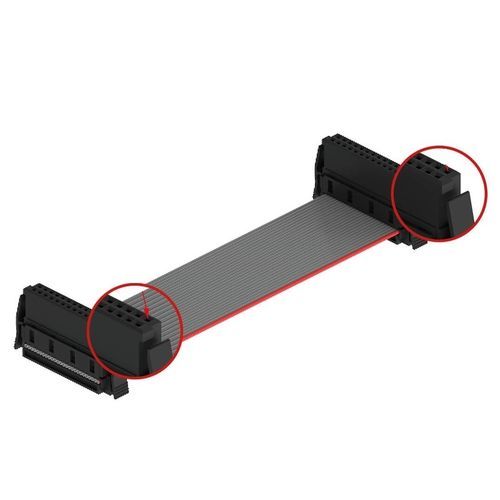

12ピン
ケーブル長 100 mm
AWG 30/7ピッチリボンケーブル 0.635 mm
圧接コネクタ(IDC)でのアセンブリ
ケーブルの種類 PVC: -30°C ~ +105°C (アイドル状態)
a1 のカラーリード
コンタクト数 - 12
終端技術 - IDC
動作温度範囲 - -30°C ~ + 105°C
絶縁体材料 - LCP、UL 94 V-0
CTI値
IEC 60112 - 175
コンタクト材質 - 銅合金
メッキ - Ni下地PdNi下地Auメッキ
ピッチ - 1.27 mm
嵌合力(ピン1本あたり) - ≤ 0.5 N
ピンごとの分離力 - ≥ 0.1 N
耐久性
IEC 60512-9-1 - パフォーマンスレベル1: 500嵌合サイクル
動作電流 - 1.2 A at 25°C
クリアランスと沿面距離 - 最小0.4mm
ULファイル - E130314
環境 - RoHS対応
---
