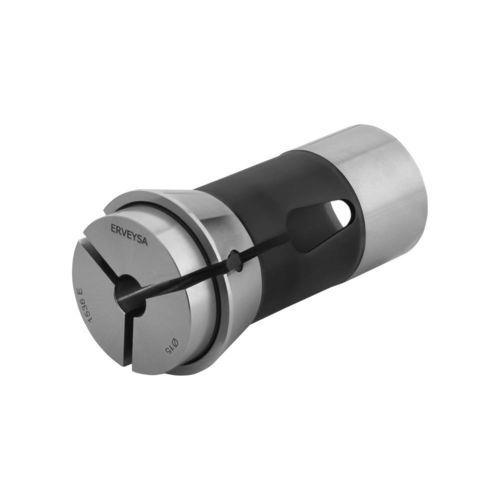

スプリングコレット E101 TF8 F8-577

固定位置式CNC

製品概要
Erveysaのデッドレングスコレット（F型）は、CNCおよび自動旋盤作業において再現性のある締め位置と寸法安定性を提供します。精密な位置決めと安定した把握が必要な高速加工に適しています。

材料
F型コレットはスプリング鋼（高硬度）で製造され、最大290 °Cまでの使用に対応します。

用途

• CNC旋盤、自動旋盤、リボルバー・インデックス機
• 小径部品の高速度量産加工
• 代表的な業界：医療、輸送（自動車）、航空宇宙

設計上の注意と使用法
材料選定と熱処理は性能と寿命に影響します。主軸用コレットは把持力向上のため内溝を設けることが多く、サブスピンドル用は加工済み部品を傷付けないよう溝なしで供給されることが一般的です。極小径では主軸用でも溝なしとなる場合があります。摩耗の激しい量産ではコレット内面に超硬を溶接することが可能です（注：超硬は衝撃で破損する場合があります）。内部コーティングで耐久性や表面品質を向上させることもできます。

リボルバ旋盤用コレットとFコード対応
リボルバ、インデックス、機械式自動機、CNC自動機のコレットはA15、A20、A25、25 INDEX、A30、36 TRAUB、A42、A60などの呼称で表されます。代表的なFコード対応は以下の通りです：

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

スイスコレット
スイス方式のコレットは、高速自動旋盤加工において高い精度と再現性を提供し、小径高精度部品の機械摩耗低減に寄与します（医療、輸送、航空宇宙分野で広く使用）。

F型コレットについて
F型コレットは再現性のある締め付けを実現する標準的なデッドレングスソリューションで、焼入れ材料で製造されます。工程の安定化、段取り差の低減、生産性向上に役立ちます。

仕様（表）
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degree] | F min. – max. [mm] (circle) | F min. – max. [mm] (square) | F min. – max. [mm] (hexagon)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

代表的なコードと型番
例：F25、F32、F37、F48、F66、173E、1536E、177E、185E、190E、193E、171E、163E、161E、145E；TF25、TF32、TF37、TF42、TF48、TF66。

技術仕様

• メーカー：Erveysa
• 製品群：Dead-Length / F型コレット
• 材料：スプリング鋼（焼入れ）
• 使用温度：最大 290 °C
• 用途：CNC・自動旋盤、高速加工（医療、輸送、航空宇宙）
• オプション：超硬インサート溶接、内面コーティング
• バリエーション：表に示す円形・正方形・六角形の把持範囲
