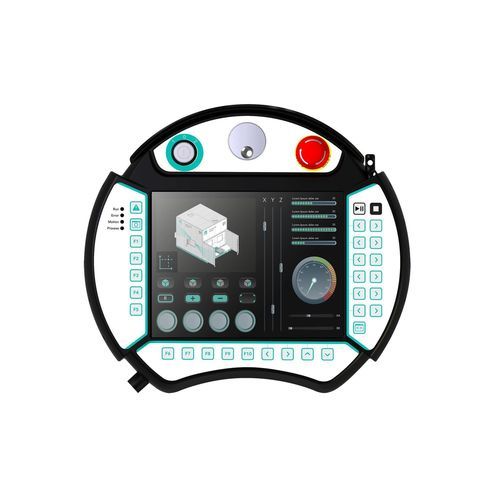

Linux携帯端末 Lumia

ARM® Cortex A53Quad Coreギガビットイーサネット

概要
LUMIAのハンドヘルドHMIは、可動部の近くで操作・表示が必要な場面向けに設計されています。典型的な用途はロボットのセットアップ、ティーチングや現場での診断など、アクチュエータ付近での直接操作とフィードバックが求められる作業です。

主な特長

• RK3399 6コアプロセッサ（Dual-core Cortex-A72 + Quad-core Cortex-A53）
• 8" 4:3 TFT、静電容量式タッチ（800x600）
• OS：Linux Debian 10
• 3ポジションのデッドマン（安全）スイッチと緊急停止ボタンを内蔵
• EthernetおよびRS232/RS485を備えたシールドケーブルを統合
• 22 mm 電気機械式押しボタン/表示灯用スロット3箇所（バリアントにより機械式ボタン用は最大2スロット）

詳細
コントローラとの接続は、統合されたシールドケーブル（Ethernetおよびシリアル）により安定します。安全機能として緊急停止および3ポジションのデッドマンが備わっています。HMIページ、膜型キーボードの機能、LED状態はKreo HMI構成ソフトウェアで設定可能です。製品はEmbedded HMI（Kreo HMI）、webHMI（Chromium）、カスタムアプリを搭載可能なOpenプラットフォームとして提供されます。

技術仕様

• 製品バージョン：Handheld（横型）
• ディスプレイ：8" 4:3（800x600）、TFT、LEDバックライト、1600万色、静電容量式タッチ
• プロセッサ：RK3399（Dual-core Cortex-A72 + Quad-core Cortex-A53）
• RAM：2 GB DDR4
• ストレージ：16 GB eMMC
• ネットワーク：1 x 1 Gb Ethernet（統合シールドケーブル）
• シリアル：1 x RS232/RS485（統合）
• USB：1 x USB 2.0
• キーボード / I/O：膜型キーボード（Handheld 31プログラム可能キー / Touchpad 27プログラム可能キー）、機械式ボタン用スロット最大2（参照では22 mmスロット3箇所とも記載）
• 安全：統合緊急停止、3ポジションデッドマン
• 電源：12 - 32 V DC；消費電力：12 W
• 環境：動作温度 0〜+50 °C；保存温度 -20〜+65 °C；湿度 <90%（結露しないこと）
• 機械寸法：227 x 238 x 101 mm（W x H x D）；重量：3 kg
• 保護等級・認証：全面IP65；CE
• ソフトウェアオプション：Kreo HMI（Embedded）、Chromium（webHMI）、Openプラットフォーム
