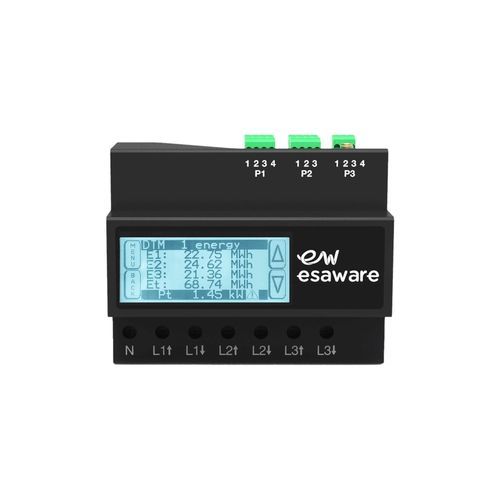

単相電力量計 EW800 series

三相DINレールRS-485

製品概要 当社の分散型メーターは、システムや機械のエネルギー消費量を正確に測定するために設計されています。IoTに基づき、リアルタイムでデータを収集し、分析のために自動的にデータ・マネージャーに送信します。従って、プラントのエネルギー効率とデジタル化を促進します。 特徴

• グラフィック・ディスプレイ 256×96ピクセル、白色LEDバックライト搭載
• 抵抗膜方式タッチスクリーン・インターフェイスによる直感的なメニュー
• RS485 ModBusまたはRadio Sub1Ghz (868MHz)によるデータ・マネージャーへのデータ転送
• 1台のEW900データ・マネージャーに最大250台のデバイスを接続可能
• 単相または三相エネルギー・メーター。
• 有効電力量、無効電力量、皮相電力量の測定
• 測定電気パラメーター：電流、電圧、有効電力量、無効電力量、皮相電力量、力率
• ライン品質：高調波（第1～51次）、THD
• 精度：クラス有効電力量
• ディスプレイ上のデータ更新：1秒

EW800A（DEM）について 最大64Aまでの電流測定が可能な内部シャントを備えたDEM（分散型エンベデッド・メーター）：

• デジタル入力2系統、デジタル出力2系統を装備したI/Oモジュール
• シリアル通信インターフェース RS485
• 無線通信インターフェース RF868 MHZ

DEM（分散型エンベデッドメーター）は、最大64Aまでの電流測定が可能なシャント内蔵のDEM（分散型エンベデッドメーター）です。 EW800A-テクニカルテーブル

EW800B（DTM）について DTM（分散型外部CTメーター）電流測定用外部CT付き、タッチLCDディスプレイ内蔵：

• 2つのデジタル入力と2つのデジタル出力を備えた統合I/Oモジュール
• シリアル通信インターフェースRS485
• 無線通信インターフェースRF868 MHZ

• 2つのデジタル入力と2つのデジタル出力を備えた統合I/Oモジュール
• RF868 MHZ

EW800B-テクニカルテーブル

EW800C（DRM）について DRM（Distributed External Rogowski Meter）は、電流測定用の外部ロゴスキーコイル付きで、タッチLCDディスプレイを内蔵しています：

• デジタル入力2系統およびデジタル出力2系統を備えたI/Oモジュール
• シリアル通信インターフェース RS485
• 無線通信インターフェース RF868 MHZ

EW800C-テクニカルテーブル

オーダーコード (選択)機能/仕様 テクニック

ディスプレイ：グラフィック LCD 256×96 ピクセル、白色 LED バックライト、抵抗膜方式タッチスクリーン

エネルギー測定：

エネルギー測定：フェーズごとの有効電力、無効電力、皮相電力（輸入/輸出）、合計

電力および電気パラメーター：

電力および電気パラメーター：有効電力、無効電力、皮相電力、電流、電圧、力率、周波数

高調波分析：電圧/電流の第1高調波～第51高調波およびTHD

精度：

精度：有効エネルギークラス1（IEC 62053-21）、無効エネルギークラス2（IEC 62053-23）、電流/電圧精度≤0.5%

ディスプレイのリフレッシュレート：

通信：

通信：RS485 ModBus標準、オプションで無線RF868 MHz（200種類）、オプションでイーサネット/Modbus TCP-IP（300種類）

デジタルI/O：オプションでデジタル入力2点、デジタル出力2点のモジュール（Data Managerで設定可能）。

接続および入力タイプ：内部シャント（Aモデル）、外部CT（Bモデル）、ロゴスキーコイル（Cモデル）、電圧直接または外部VT（100-115Vac 2次）経由

電源：セルフパワー（Aモデル）または100～230Vac（BおよびCモデル）

取り付け：

ケースサイズとモジュール：

ケースサイズとモジュール：Aモデル DINモジュール7個（126 x 100 x 70 mm）、B/Cモデル DINモジュール5個（90 x 96 x 70 mm）
