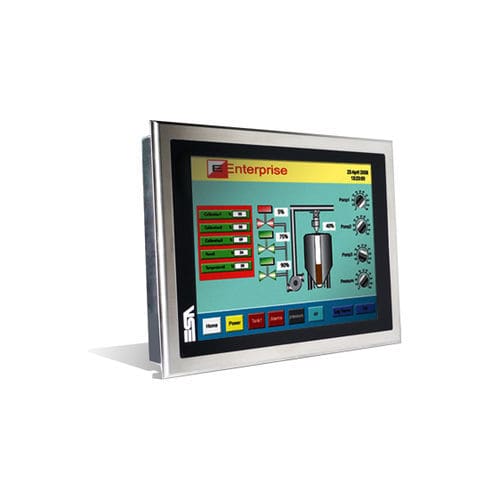

抵抗タッチスクリーンパネルPC XS7 series

TFT LCDLEDバックライトタッチスクリーン付き

概要
XS7 Inoxシリーズは、継ぎ目のない6 mmステンレス製前面ベゼルと産業規格のコンポーネントを組み合わせ、過酷な環境向けに構成可能なパネルPCを提供します。12.1"、15"、19"のTrue‑Flatタッチ対応モデルを用意し、複数のCPU/ストレージオプションを選択できます。

短い説明
取り外し可能なHDD/SSDとRAIDオプションを備えた、耐久性のある構成可能なパネルPCファミリです。INOX前面とTrue‑Flatタッチにより、産業オートメーション、食品、海洋などの厳しい用途に適しています。

機能

• タッチサイズ：12.1"〜19"。
• True‑Flatの6 mm継ぎ目なしステンレス前面ベゼル；前面にLED/USBなし。
• 高い構成柔軟性：取り外し可能なHDD/SSD、mSATA/CFast/CF、PCI/PCIe拡張。
• CPUオプション：Atom（ファンレス）、Celeron（ファンレス）、Intel® Core（iCore 2G / 6G）。
• RAIDサポート（2x HDD）とメンテナンス用の取り外し可能ドライブ。
• I/O：RS232（2×）、RS485（1×）、背面USB 2.0/3.0、2×1Gb イーサネット、CPUに応じたDVI/VGA/HDMI出力。

技術表 — XS7 Dinamic iCore (モデル: XS712 / XS715 / XS719)
表示サイズ — XS712: 12.1" SVGA / XGA; XS715: 15"; XS719: 19"
ステンレスベゼル — 6 mm の滑らかで継ぎ目のない inox フレーム、True‑Flat タッチ；前面にLED/USBなし
True‑flat タッチスクリーン — 前面は True‑flat（前面に LED/USB なし）
テクノロジー — TFT；色数 — 16.7M；バックライト — LED；寿命 — 50,000 時間（典型）
解像度 — XS712: 800x600 (SVGA) / 1024x768 (XGA)；XS715: 1024x768；XS719: 1280x1024
タッチ種別 — アナログ抵抗式（5線）
CPU — Intel® Core 系（iCore 2G / 6G）オプション；RAM は 2G で最大 16GB DDR3、6G で最大 32GB DDR4
チップセット / DMI — QM67PCH / Q170；DMI 5GT/s / DMI3 8GT/s (6G)
ストレージ（オプション） — 取り外し可能 HDD/SSD、最低 500 GB SATA 2.5"、mSATA / CFast / CF オプションあり
スロット — PCI / 2x PCI / PCIe x1 / PCIe x16（オプション）；mPCIe 2x（iCore 6G）
シリアル / USB / イーサネット — RS232: 2x；RS485: 1x；背面USB（2.0/3.0）：4/0 (iCore 2G) - 0/4 (iCore 6G)；イーサネット：2x 1Gb RJ45（Intel 系）
ビデオ / オーディオ — DVI‑D / VGA（iCore 2G）または DVI‑D / HDMI（iCore 6G）；MIC IN + Line IN + Line OUT（仕様により異なる）
外形 (W x H x D mm) — XS712: 336 x 256 x 81；XS715: 425 x 300 x 85.5；XS719: 508 x 384 x 92.5
切欠き寸法 (W x H mm) — XS712: 320 x 240；XS715: 393 x 275；XS719: 477 x 355
電源 / 消費電力 — 18...30 Vdc；最大電力：XS712 75 W、XS715 85 W、XS719 95 W；消費電力は CPU/構成により変動
保護 / 環境 — 保護等級：XS712 IP69K、XS715/XS719 前面 IP66；動作温度：0…+50 °C；保存温度：-20…+65 °C；湿度 最大 90%
重量（約） — XS712 約 5 kg；XS715 約 6.5 kg；XS719 約 11 kg
認証 — CE；ATEX 2014/34/UE グループ II カテゴリ 3 G D ゾーン 2/22；EN 60068 系列；EN 61000‑6‑2 / EN 61000‑6‑4

技術表 — XS7 Fanless (モデル: XS712 / XS715 / XS719)
表示サイズ — XS712: 12.1" SVGA / XGA; XS715: 15"; XS719: 19"
ステンレスベゼル — 6 mm の継ぎ目なし inox フレーム、True‑Flat タッチ；前面に LED/USB なし
テクノロジー — TFT；色数 — 16.7M；バックライト / ランプ寿命 — LED / 50K 時間
解像度 — XS712: 800x600 / 1024x768；XS715: 1024x768；XS719: 1280x1024
タッチ種別 — アナログ抵抗式（5線）
CPU（ファンレス） — Atom Dual Core N2800 または Celeron J1900（構成に依存）
チップセット — NM10（Atom） / SoC（Celeron）
グラフィック / RAM — Intel® GMA 3650（Atom） / Intel® HD Graphics（Celeron）；RAM Atom 最大 4GB DDR3、Celeron 最大 8GB DDR3L（モデルにより変動）
ドライブ / CF / CFast — 最低 500 GB SATA 2.5" / SSD 16 GB / CF 2GB（Atom）；Celeron は CFast/mSATA オプションあり
I/O / USB 背面 — RS232: 2x；RS485: 1x；USB 背面: 4/0 (Atom) - 3/1 (Celeron)；イーサネット: プラットフォーム依存 2x 1Gb
PCI / Mini PCIe / Wi‑Fi — PCI / 2x PCI / PCIe x1 / PCIe x16 オプション；mini PCIe / mPCIe はモデル依存；Wi‑Fi は PCI/mPCIe オプション
電源 / 保護 — 18...30 Vdc；Atom ファンレスでは低消費（例：XS712 Atom 約 36 W）；保護等級 IP69K または 前面 IP66（モデル依存）
動作 / 保存温度 — 0…+50 °C / -20…+65 °C；湿度 最大 90%
認証 — CE；ATEX 2014/34/UE；環境および EMC 規格

仕様

• 製品群：XS7 Inox（前面ステンレス 6 mm を備える Panel IPC）。
• 表示サイズ：12.1" / 15" / 19"、5 ワイヤ抵抗式 True‑flat タッチ。
• 表示：TFT、16.7M 色、LED バックライト。
• CPU：Atom、Celeron、Intel® Core（バリアントにより異なる）。
• メモリ：プラットフォームにより 4GB〜32GB。
• ストレージ：2.5" SATA HDD/SSD、mSATA/CFast/CF オプション；RAID と着脱式ドライブをサポート。
• I/O：シリアル、USB 2.0/3.0、2x GbE、オーディオ、映像出力、PCI/PCIe 拡張スロット。
• 保護：モデルにより IP69K または 前面 IP66；動作温度 0…+50 °C。
• 認証：CE、ATEX および該当する環境/EMC 規格。
