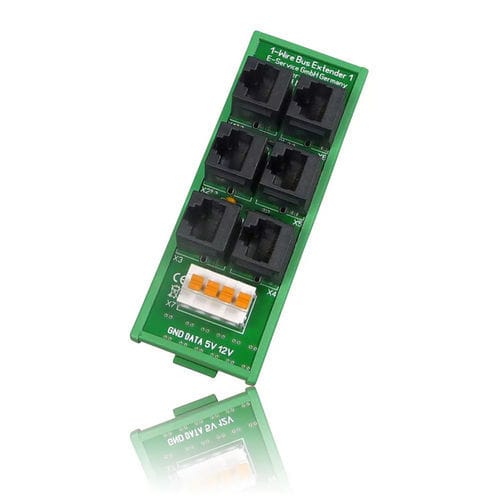

パッシブ分配器 11140

DINレール

1線式ディストリビューター、RJ45モジュラーソケットに6出力 製品概要 パッシブ1線式ディストリビューター、RJ45モジュラーソケットに6出力 RJ45ソケットシステムによるセンサーとアクチュエーター用分配器モジュール この分配器は、ネットワークケーブルを使用した既存の1-Wire配線システムを補完します。これにより、迅速かつコスト重視のケーブル配線が可能になります。 特性 内部センサー - センサーなし 取り付け: - DINレール、トップハットレールまたはマウンティングレールとも呼ばれる。DIN EN 60715:2018-07、TH 35（旧TS 35）によると、トップハット形状の取付レールは以下のとおりです。 デスクトップ、モバイルアプリケーション 入力/出力数: - 1 - チャンネル出力 6 - チャンネル入力 保護回路 - 電圧供給/電源の逆極性保護 電圧供給/電源の過電圧保護 1線式センサーの安定動作のため、5V-GND間にバックアップ用コンデンサー/バッファ/ブロックコンデンサーを内蔵。 データ・インターフェース： - 産業用1線式バス（5V、1線式データおよびグランド（GND） - 機能： - 1線ディストリビューター 電源、電源電圧: システム電源、5VDC（1線式主電圧） システム電源、12VDC（1線式補助電圧） 接続タイプ - 6 x RJ45ソケット、1-Wire標準アサイン 12V、5V、データ、GND (ソケットは並列接続) 1-Wireハブまたは1-Wireバスカプラー/1-Wireコントローラー接続用圧力接続端子
