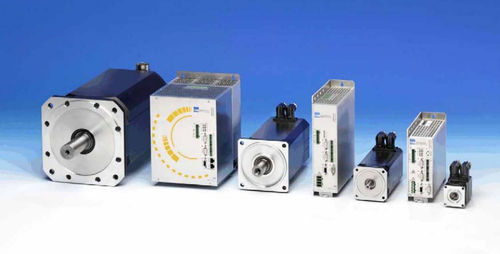

ミディドライブD/xS
MidiDrive D/xSサーボドライブの特徴
ACサーボモータ、ダイレクトドライブ(トルクモータ、リニアモータ)用デジタルサーボドライブ
AC3×400/480V(ワイドレンジ入力)に直結する電源を内蔵した制御盤設置用の小型機器です。
統合安全システム、ウェアフリー、2チャンネル(ISO 13849-1に準拠したPL e、IEC 61800-2に準拠したSIL 3) ■ 統合安全システム、ウェアフリー、2チャンネル(IEC 61800-2に準拠したPL e
EMC規格に準拠した設計(CEマーク付き、クラスA規格、クラスB(付属品を含む))。
スイッチング周波数は8kHzと16kHzから選択可能で、ダイナミック特性とモータの低損失化に最適です。
電流・速度をデジタル制御するシグナルプロセッサによる高い動特性と制御品質(コントローラサイクルタイム62.5μs
位置制御ループ(16bitマイコン、サイクルタイム1ms)を内蔵し、通信インターフェースによる目標位置設定(標準)または500ブロックによる内部位置制御(オプション)を実現しました。
定格電流の2倍になるように瞬間的に電流を増加させることで、モータの急加速、急減速、急逆転を行います。
高速な軸制御と通信を実現するハイプロセッサパワー
豊富な技術機能、軸同期など。
デジタル入力 8 点、デジタル出力 4 点、さらにアナログ入力 2 点、アナログ出力 2 点(一部オプション)
DRIVECOMプロファイル22に準拠したフィールドバスインターフェースまたはシリアルポート、RS 232C(標準)による通信
前面と上部、下部ですべての接続が可能なので、配線が簡単です。
準備中のUL認証(CSAはご要望に応じます。
パソコンを使った快適な試運転・診断
---
