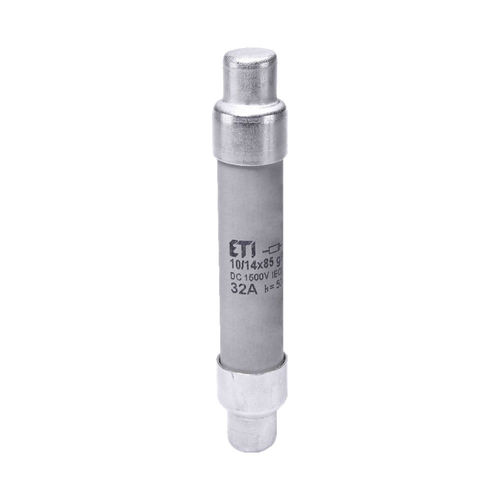

円筒ヒューズ CH series

gPV クラス10x3810x85

ETIは、太陽電池モジュールを逆電流からインラインで保護するための独自のソリューションを開発しました。このソリューションは、PV導体を対応する圧着工具で直接圧着するように設計された圧着キャップ付き円筒形gPVヒューズリンクです。圧着接続により、断面積4～6 mm2のPV導体を接続することができます。ヒューズリンクは、IEC 60269-6、UL 248-19に準拠して開発されており、すべてのインライン要件を満たしています。 円筒形のインラインヒューズリンクは、20Aまでの1500V d.c.PVシステム用に10x85サイズが用意されています。ご要望に応じて、1000V d.c.PVシステム用に10x38サイズ、1500V d.c.PVシステム用に10/14x85サイズが用意されています。インラインヒューズリンクは、プラスチックでオーバーモールドするか、熱収縮を利用して電気的に絶縁することができ、PVワイヤーハーネスへの組み込みに最適です。 特徴 - 圧着接続 4 - 6 mm2 - 遮断容量 50kA - 銀メッキのコンタクトキャップ - ヒューズホルダーが不要 - PVワイヤーハーネスへの組み込みに最適
