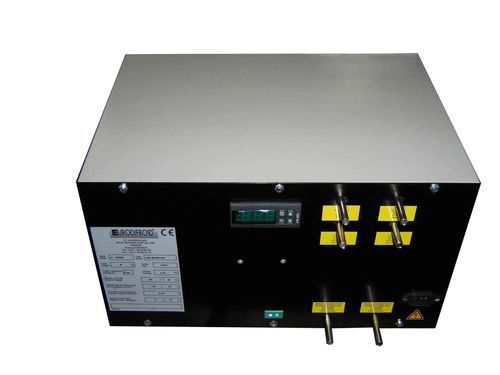

ガス用ガスドライヤー SGA series

冷却研究所用気体乾燥用

概要
ラボ用ガスドライヤー。EURODIFROIDのガスドライヤーは、ガスを冷却して凝縮物を分離することで分析装置内の水分を除去します。直接膨張式で動作し、冷却媒の蒸発で冷却された熱交換器兼セパレータをガスが通過します。水はセパレータの下部に溜まり、重力またはパーistalticポンプで排出できます。ガスの出口温度はホットガス注入バルブで制御され、露点を+1°Cに維持します。各装置は1、2、または3の独立回路で構成可能です。CFCを含まない冷媒で充填され、使用準備済みで出荷されます。冷却回路は腐食および応力割れに強いステンレス316L（低炭素）製です。

特長：

• 水分のないガス分析を実現
• 産業用途に適した堅牢な製造
• 低騒音
• 迅速な設置
• ステンレス製冷却回路
• 装置あたり最大3回路対応

標準装備

• ピストン式密閉コンプレッサー
• 電子サーモスタットによる制御
• 空冷式コンデンサー
• 自動膨張弁
• 低炭素ステンレス316L製冷却回路
• ホットガス注入バルブ

追加装備（標準の続き）

• 組込み電子機器保護のための逆流防止機能付きフィルタ電源入力
• 電気亜鉛めっき鋼板製キャビネット
• 塗装：テクスチャード RAL7032
• 完全なドキュメント類
• 保証18か月（特別合意を除く）

図 / 凡例

• コンプレッサー
• 空冷コンデンサー
• ファン
• 脱水器
• インバータ／可変速装置
• 膨張弁
• ウォーターセパレーター
• ホットガス電磁弁
• ガス入口
• ガス出口
• 凝縮水排出
• 温度コントローラー
• PT100センサー

表（モデル別主要値）
| |SGA 400-1ND|SGA 400-2ND|SGA 400-3ND|
電源 - 種類|単相|単相|単相|
電源 - V-Hz|230-1-50|230-1-50|230-1-50|
消費電力（キャビン内+35°C、周囲+35°C）（W）|160|160|160|
冷媒 - 種類|R134a|R134a|R134a|
定格／最大電流（A）|該当なし / 該当なし|該当なし / 該当なし|該当なし / 該当なし|
回路保護（A）|該当なし|該当なし|該当なし|
保護等級（IP）|該当なし|該当なし|該当なし|
最大使用温度 (°C)|+40|+40|+40|
騒音レベル (dB(A))|該当なし|該当なし|該当なし|
寸法 H (mm)|240|240|290|
寸法 W (mm)|425|440|440|
寸法 D (mm)|300|310|310|
重量 (kg)|該当なし|該当なし|該当なし|

仕様 / 技術データ

• 動作原理：直接膨張式、冷媒で冷却された熱交換器-セパレータ
• 露点制御：+1°C（ホットガス注入バルブによる）
• 冷凍回路：ステンレス316L（low carbon）
• 構成：1、2、または3の独立回路
• 冷媒充填：CFCフリー
• コンプレッサー：ピストン式密閉型
• 制御：電子サーモスタット
• コンデンサー：空冷
• 膨張装置：自動
• 電源：単相230-1-50（SGA 400-1ND / 2ND / 3ND向け）


• 消費電力（A35/A35）：160 W（SGA 400-1ND / 2ND / 3ND向け）
• 最大使用温度：+40°C
• 凝縮水排出：重力またはパーistalticポンプによる
• キャビン：電気亜鉛めっき鋼板、テクスチャード RAL7032塗装
• 電子保護：逆流防止機能付きフィルタ電源入力
• ドキュメント付属
• 保証：18か月（特別合意を除く）
