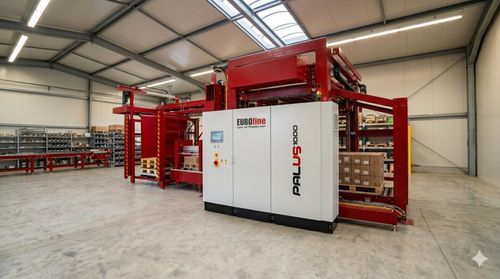

積み付けタイプパレタイザー Palus 1000

高床式電動式全自動

概要
上部からの製品供給を備えた、レイヤー（層）式またはスライドプレート式として構成可能な汎用パレタイザー。箱、トレイ、缶、ケース、袋などの高性能な全自動パレタイズに対応します。

機能説明
製品は単一または複数のレーンでパレタイザーに入り、分離・計数され、必要に応じて90°回転されます。バリアスペーサは制御プログラムにより必要時に作動します。列を順次押し出して層を形成し、完成した層をパレット上に移送、ローラカーペットまたはレイヤープレートが進み層がパレットに載置されます。パレットが満載になると排出され、搬出可能になります。

主な特徴

• 汎用スチール構造、全面カバーで汚れ対策
• 大判カラータッチスクリーンを備えたSiemens制御で操作性良好
• 全周モータ式レイヤーセンタリングと測定センサにより精密位置決めが可能
• 主要機能の自動監視で高いプロセス信頼性を実現
• サーボ駆動技術により容器の高精度配置が可能
• Euro、Industrial、Düsseldorf、CHEPパレット対応
• 省エネクラスの駆動を採用し消費電力を低減
• オペレータがパッキングパターンを編集可能
• 保守コストが低い設計
• レイヤープレート下にオプションの中間層ユニットを搭載可能（中間層の同時配置と次層の準備が可能）
• 顧客保管庫からの自動空パレット供給、または統合型自動調整パレットマガジン（オプション）

主な技術データ（要約）

• 対応パレット寸法：600×800〜1200×1200 mm
• 処理能力：最大6800容器/時（容器形状および梱包パターンに依存）
• 積載高さ（本文）：最大2400 mm、最大積載高さ（技術表）：2000 mm
• 供給高さ：2400〜2800 mm
• 中間層マガジン充填高さ：1300 mm
• 空パレットマガジン（オプション）容量：25枚
• コンベヤ高さ（標準）：450 mm
• シートアプリケータ：12個の吸着カップを備えた吸着フレーム×2
• 圧縮空気：6〜7 bar
• 電源：3 × 400 V、50 Hz
• 最大電流消費：36 A

技術表（抜粋）
最大処理能力 | [容器/h] | 最大6800（容器サイズと梱包パターンにより異なる）
梱包パターン | | 任意
パレットタイプ（標準） | | Euro、Industrial、2 × 1/2 Euro
最大積載高さ | [mm] | 2000
コンベヤ高さ（標準） | [mm] | 450
空パレットマガジン（オプション） | [容量] | 25
供給高さ | [mm] | 2400〜2800
中間層マガジン充填高さ | [mm] | 1300
シートアプリケータの吸着数 | | 吸着フレーム2基、各12吸着カップ
圧縮空気 | [bar] | 6〜7
電源電圧 | [V] | 3 × 400、50 Hz
最大電流消費 | [A] | 36

仕様 / 技術的特徴

• 型式名：Palus 1000
• タイプ：汎用パレタイザ（レイヤー式またはスライドプレート式）
• 対応パレット寸法：600×800〜1200×1200 mm
• 処理能力：最大6800容器/時（容器形状および梱包パターンに依存）
• 供給高さ：2400〜2800 mm
• 積載能力：本文は最大2400 mmを示すが、技術表は最大2000 mmと記載
• 空パレットマガジン：オプション、容量25枚
• 中間層マガジン充填高さ：1300 mm
• コンベヤ高さ（標準）：450 mm
• シートアプリケータ：吸着フレーム2基、各12吸着カップ
• 必要圧縮空気：6〜7 bar
• 電気仕様：3 × 400 V、50 Hz；最大消費電流36 A
