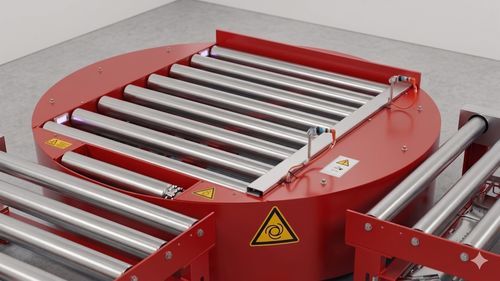

モーター駆動ターンテーブル

横型コンベア用ローラーコンベ付き

概要
EUROlineのターンテーブルおよび回転コンベヤは、パレット、箱、袋などの搬送物をライン内で曲げて流したり、複数のラインへ振り分けたりする際に、省スペースで設置できるソリューションを提供します。

機能説明
堅牢なフルスチール構造に、ポジションセンサー付のサーボ駆動またはギアモータ、耐久性のあるスルーリング（旋回軸）を組み合わせることで、精密な位置決め、360°回転、大荷重の搬送が可能です。固定位置またはインデックス位置での制御や、既存の制御・安全システムとの統合が可能です。

用途

• パレット、箱、袋の搬送および回転
• 搬送ルートの方向転換（コーナー回り）
• 複数のコンベヤラインや処理ステーションへの振り分け

技術仕様 / スペック

• フルスチールフレーム（粉体塗装、亜鉛めっき、ステンレス選択可）
• 駆動方式：サーボ駆動またはポジションセンサー付ギアモータ
• 精密で耐久性のある旋回軸（スルーリング）
• 標準許容荷重：チェーン式 2500 kg、ローラー式 2000 kg（仕様により増加可）
• 搬送高さ：250〜600 mm（調整可能）
• 標準搬送長さ：1400 mm（カスタマイズ可）
• 回転範囲：両方向360°
• 標準最大搬送速度：最大2 m/s
• オプション：パレットガイド、サイドガイド、センサーパッケージ、安全装置、油圧/サーボリフト
• 追加機能：チェーン角度変換ユニット、2段式コンベヤ、横移動台車
• プラントの制御システムおよび安全インターロックへの統合を想定した設計
