化学産業用真空システム V10K™

産業用自動モジュール式

概要
差圧制御された低容量の真空式ガス供給装置で、最大 15 kg/h の定量供給に対応する設計。モジュラー構成で壁面取付けが可能な産業用ガス供給制御向け製品です。

主要説明

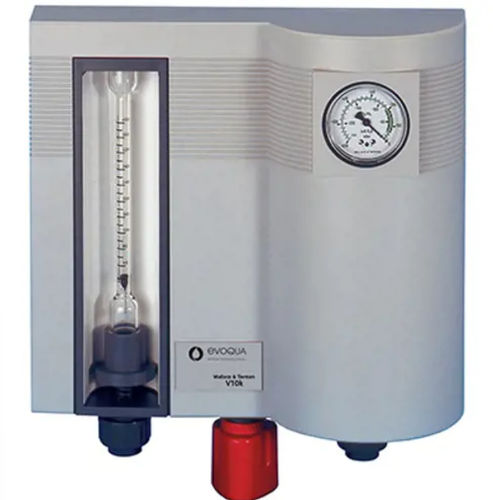

Wallace & Tiernan® V10K™ は、ガス供給側に設置された真空調整器、給送率を表示するロータメーターを備えた壁取付型ガス制御ユニット、およびシステム駆動用の真空源を生成する水駆動インジェクタから構成されるリモート真空式供給装置です。Vノッチオリフィスによる流量制御は、確立された精度と再現性を提供します。

特長

• 実績のある技術で長寿命運用が可能
• Vノッチオリフィスによる精度と再現性のある流量制御
• 保守性を考慮した設計 — 部品へ容易にアクセス可能

機能

• 継続運転を可能にする新しいガス供給への自動切替機能を内蔵
• 5インチおよび10インチの大型流量計により視認性が高く正確な供給表示を実現
• 手動から完全自動までの柔軟な制御オプション
• 手動および自動運転時のターンダウン比 20:1
• コンパクト設置に適した壁面取付けオプション

利点

• プロセスコントローラまたは 4–20 mA のアクチュエータ制御による完全自動制御が選択可能
• 手動制御モデルは電気式ポジショナで自動化へ改造可能
• 20:1 のターンダウン比により最小/最大流量の現場調整を軽減

技術仕様

• 塩素（Chlorine）最大容量：15 kg/hr
• 二酸化硫黄（Sulfur Dioxide）最大容量：10 kg/hr
• 二酸化炭素（Carbon Dioxide）最大容量：8 kg/hr
• アンモニア（Ammonia）最大容量：5 kg/hr
• 最大 15 kg/hr までの定量供給能力（製品設計表明）
• 精度と再現性を確保する V ノッチオリフィス流量制御
• ガス供給側の真空調整器、ロータメーター付壁取付ガス制御ユニット、水駆動インジェクタによる真空源
• 統合型自動ガス供給切替
• 正確な表示のための大型流量計（5"、10"）
• 制御：手動〜完全自動（4–20 mA アクチュエータ制御を含む）
• ターンダウン比：20:1
• 壁面取付け可能；保守性を考慮した部品設計
