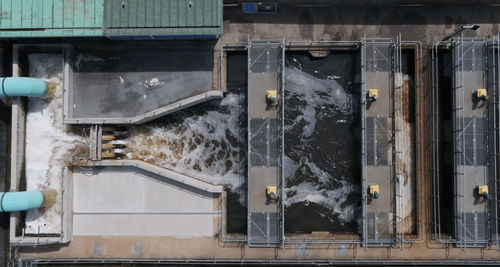

プレート式クラリファイヤー CoMag®

高速円形

概要
CoMag® Systemは、一次または三次の廃水・水処理を強化するための磁鉄（マグネタイト）バラストフロック分離システムです。高密度の磁鉄をバラストとして使用し、適切な凝集剤と組み合わせることで、濃密なバラストフロックを生成し、ろ過を伴わずに迅速な沈降による固液分離を実現します。

プロセスの説明
高密度磁鉄バラストフロックは、仕切板とスラッジレーキを備えた改良型コンパクト高率清澄槽（clarifier）に導かれます。清澄槽のアンダーフローの約80％が反応槽へ循環されます。循環ループ内でインライン高剪断ミキサーによりフロックから磁鉄が分離され、2相のスラリーは磁気回収ドラムの下を通過します。ドラム内の永久磁石が>99％の磁鉄を捕捉してプロセスへ戻し、磁鉄を除去したスラッジは脱水へ送られます。

主要な能力

• TSS、全リン（TP）、濁度、色、病原体、金属を従来処理より低いレベルまで効果的に低減（フィルター不要）。
• 反応槽および固液分離槽の容積を小さくでき、中程度の薬品使用量と低電力消費で運転可能。
• 既存の凝集/フロック化プロセスやタンク設備へ最小限の工事で組み込み可能。

特徴

• 円形、長方形、スクワークル（squircle）、傾斜板/チューブ沈降装置などあらゆるタイプの清澄槽に対応、レトロフィットしやすい設計。
• 清澄槽アンダーフローからプロセスタンクへの内部リサイクルを有し、薬剤使用量の正味削減を実現する唯一のバラスト技術。
• リサイクルによりスラッジの高密度化と固体接触の増加が促進され、フロック形成とスイーピング効果によりコロイド性粒子の捕捉が向上。
• 磁鉄の特性：シリカ砂の約2倍の密度；不活性な鉄鉱石商品；飲料水用途でNSF認証；非研磨性（40–50 µm）；高回収率で磁気回収可能。
• 最大300,000 gpdまでのプラグアンドプレイ型パッケージ提供（スケールアップ用のパイロットユニットあり）。
• 迅速な立ち上げ、自動化制御、頻繁な停止・再起動がある運転にも適合。

利点

• 注入された磁鉄を>99％継続的に回収・再利用し、運転コストを低減し持続可能性を向上。
• 衝撃負荷下でも安定した性能で目詰まりやプラグを生じにくい。
• CoMag®の高い透過性により後段の浄化工程のエネルギーおよび運転コストを削減。
• 完全自動化により運転者の負担が少なく、主要装置は産業・自治体で実績あり。
• 自治体および産業用途向けのパッケージプラントとして提供可能。

認証
部品および材料は飲料水用途向けのNSF認証に適合しています。

仕様 / 技術的仕様

• 処理方式：活性汚泥の強化（磁鉄バラスト分離）
• 清澄槽：仕切板とスラッジレーキを備えた改良型コンパクト高率清澄槽
• アンダーフロー循環：清澄槽アンダーフローの≈80％を再循環
• 磁鉄回収率：磁気回収ドラムにより>99％
• 磁鉄粒子径：約40–50ミクロン
• パッケージ容量：最大300,000 gpd（プラグアンドプレイ）
