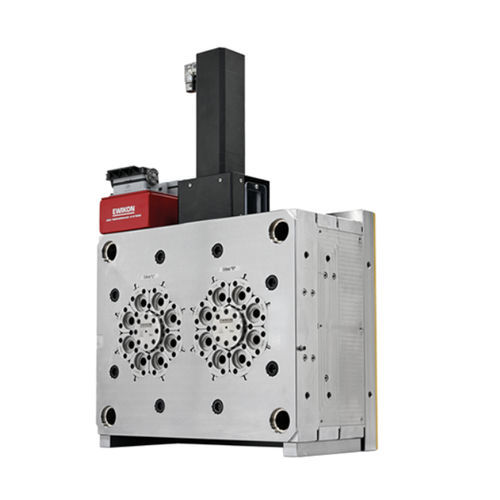

バルブゲートシステム EDGE VG

製品概要
pro EDGE VG サイドバルブゲートシステムは、直接側面ゲート技術における新たな基準を示します。ゲートの精度と拡張されたゲーティングオプションを、摩耗部品を一体で交換できるメンテナンスコンセプトと組み合わせています。サイドゲーティングのオープンバージョンで得られる利便性は、バルブゲート方式でも維持されています。

主な利点

• メンテナンスの容易さ：摩耗部品（バルブピン、バルブピンガイド、バルブピンシール）を一体ユニットとして交換可能。
• プロセス信頼性とゲート品質の安定：直接側面ゲーティングとバルブゲート制御の組合せ；ポリオレフィン等の標準材料およびTPEなどの軟質材料に対応。
• 拡張されたゲーティングオプション：非常に小さな側面でもゲーティングが可能。
• コンパクトな金型設計と簡素な金型組立：省スペースの駆動機構により低い金型高を実現；ノズル設置のために型のインサートを分割する必要がなく、金型の剛性と冷却性が向上。

バルブピン駆動
高精度で完全同期のバルブピン駆動は、最新世代のリニアサーボモーターとmotion CONTROL SD 制御技術により実現されます。バルブピンのストロークおよび開放速度は無段階に可変で、工程要件に合わせて調整可能です。

拡張されたゲーティングオプション
pro EDGE VG は、従来では剪断面積不足により側面ゲーティングが困難だった形状でもゲーティングを可能にします。一般的に、バルブピンのゲート直径に相当する面積があれば十分です。

詳細情報
製品フライヤー（PDF）および技術デモ動画が利用可能です。詳細な技術情報やデモをご参照ください。

仕様 / 技術仕様

• ブランド：EWIKON
• 製品名 / 型式：pro EDGE VG
• 技術：直接側面ゲーティング用サイドバルブゲートシステム
• バルブピン駆動：motion CONTROL SD 制御技術を備えたリニアサーボモーター；同期駆動
• バルブピン制御：ストロークおよび開放速度は無段階可変；工程要件に合わせて調整可能
• メンテナンス：摩耗部品（ピン、ガイド、シール）は一体ユニットで交換可能
• 対応材料：ポリオレフィン等の標準材料およびTPEなどの軟質材料
• ゲーティング性能：非常に小さな側面へのゲーティングが可能；面積 ≈ ゲート直径で十分
• 金型設計：コンパクト、低金型高；ノズル設置のためにインサートを分割する必要なし；冷却が簡素化
• 提供媒体：製品フライヤー（PDF）および製品/技術動画
