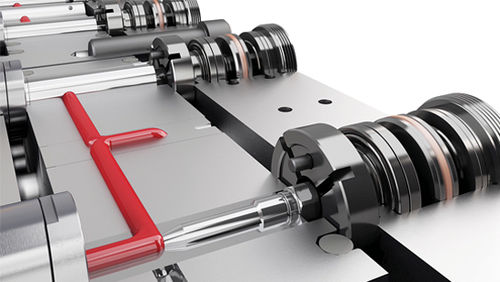

噴射ノズル

液体用精密射出成形機用

エビコンのバルブゲートシステムを使用することにより、成形の信頼性の向上だけでなく、 ほとんど見えないゲート跡の優れた外観品質を可能にします。 様々な設計、チップインサートの種類と駆動部の選択肢があります。従い、お客様の個々の 特殊なアプリケーションと金型設計に完全に合致したバルブゲートシステムを選択することが できます。 HPS III-S および L2X ホットランナノズルのすべてのバージョンが、バルブゲートノズルとして利用可能です。 エビコンのバルブゲート技術を使用する利点 最高の効率性と成形の信頼性 精密なバルブピンガイドとシーリング技術によるメンテナンス回数の削減 常に高品質のゲート跡 駆動部技術の導入、様々な駆動部の種類 チップインサートの種類 バルブピンを常時保持するガイド ノズル先端部にあるバルブピンガイドは 最も安全な制御とゲート磨耗を最小限に 抑えます。バルブピンは成形中、常に ガイドされています。 容器成形や医療品成形の大量生産品 成形に向いています。 位置決めされている バルブピンガイド ゲートに対して正確にバルブピンを挿入します。高機能樹脂や外観品に適し ています。 ゲート交換用インサートによる簡単なメンテナンス ゲート交換用インサートは、特に磨耗しが ちなゲート部の交換を容易にします。このイ ンサートは耐摩耗仕様の鋼材でできていま す。交換用インサートは既にゲート加工がさ れており、キャビティへ直接組込みます。 ゲート部の磨耗の場合、交換用インサート は簡単に交換可能です、新しいキャビティイ ンサートへの加工は必要ありません。 取付板に駆動ユニットを組込むタイプの バルブゲートノズル コンパクトな標準的な方法です。 油圧式と空圧式駆動があります。 マニホールドの上に駆動ユニットを 固定するタイプ（一体型）のバルブゲートノズル 金型設計が容易で、取付板にエアー 供給用の穴加工が要りません。 空圧式駆動になります。
