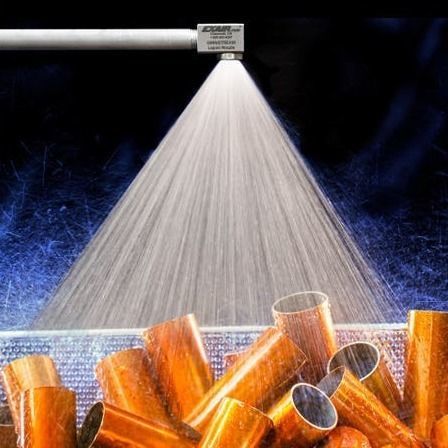

噴霧ノズル FL1010SS液体用フルコーンステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 噴霧
- 流体
- 液体用
- ストリーム
- フルコーン
- その他の特徴
- コンパクト, NPT
- 穴の直径
最大: 3.66 mm
(0.144 in)最少: 2.77 mm
(0.109 in)- 流量
最大: 10.07 l/min
(2.66 us gal/min)最少: 1.82 l/min
(0.48 us gal/min)- 圧力
最大: 17.2 bar
(249.5 psi)最少: 0 bar
(0 psi)- 流体温度
最大: 426 °C
(798.8 °F)最少: -30 °C
(-22 °F)
詳細
概要
EXAIRの1/4 NPT OmniStream™フルコーンノズルは、均一なフルコーン噴霧パターンを生成します。羽根のない設計で内部通路が広く、目詰まりに強く、粒子を含む液体にも適しています。コンパクトな直角ボディで、最大250 PSIまで動作します。水、リンス剤、洗剤、薬品、殺虫剤、除草剤と組み合わせて使用されます。液体流量は液体圧力を変化させることで調整します。
用途
利点
材質
Type 303ステンレス鋼製。最大推奨使用温度：800°F (426°C)。
作動原理
液体がノズル本体に供給され、チャンバー内で渦が発生します。渦と精密加工されたオリフィスが表面張力を破り、制御された角度と粒子分布の均一なフルコーン噴霧を生成します。
噴霧寸法 — フルコーンパターン（抜粋データ）
OmniStream Cone（1/4 NPTモデル） — モデル別・圧力別の幅 A / B / C：
FL1008SS — 7 PSI：A 5.7 in / B 8.6 in / C 14.3 in；20 PSI：A 7.4 in / B 11.0 in / C 18.4 in；60 PSI：A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI：A 6.8 in / B 10.2 in / C 17.0 in；20 PSI：A 8.7 in / B 13.1 in / C 21.8 in；60 PSI：A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI：A 6.8 in / B 10.2 in / C 17.0 in；20 PSI：A 8.7 in / B 13.1 in / C 21.8 in；60 PSI：A 10.1 in / B 15.1 in / C 25.2 in
注意
直角のコンパクト設計。羽根のない構造は目詰まりを軽減し、粒子を含む液体に適します。
技術仕様
EXAIRの1/4 NPT OmniStream™フルコーンノズルは、均一なフルコーン噴霧パターンを生成します。羽根のない設計で内部通路が広く、目詰まりに強く、粒子を含む液体にも適しています。コンパクトな直角ボディで、最大250 PSIまで動作します。水、リンス剤、洗剤、薬品、殺虫剤、除草剤と組み合わせて使用されます。液体流量は液体圧力を変化させることで調整します。
用途
- 冷却
- コーティング
- 焼入れ/急冷
- 粉じん抑制
- 洗浄およびすすぎ
- 泡切れ
- スラリー噴霧
- 殺菌および脱脂
- 潤滑
利点
- 高い液体流量
- フルコーン分布による表面被覆の向上
- 対象への液量増加
- Type 303ステンレス鋼製の一体構造
- コンパクトな直角設計で設置が柔軟
材質
Type 303ステンレス鋼製。最大推奨使用温度：800°F (426°C)。
作動原理
液体がノズル本体に供給され、チャンバー内で渦が発生します。渦と精密加工されたオリフィスが表面張力を破り、制御された角度と粒子分布の均一なフルコーン噴霧を生成します。
噴霧寸法 — フルコーンパターン（抜粋データ）
OmniStream Cone（1/4 NPTモデル） — モデル別・圧力別の幅 A / B / C：
FL1008SS — 7 PSI：A 5.7 in / B 8.6 in / C 14.3 in；20 PSI：A 7.4 in / B 11.0 in / C 18.4 in；60 PSI：A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI：A 6.8 in / B 10.2 in / C 17.0 in；20 PSI：A 8.7 in / B 13.1 in / C 21.8 in；60 PSI：A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI：A 6.8 in / B 10.2 in / C 17.0 in；20 PSI：A 8.7 in / B 13.1 in / C 21.8 in；60 PSI：A 10.1 in / B 15.1 in / C 25.2 in
注意
直角のコンパクト設計。羽根のない構造は目詰まりを軽減し、粒子を含む液体に適します。
技術仕様
- 製品名：OmniStream™ Cone
- モデル群 / 例：FL1008SS、FL1010SS、FL1011SS
- 製品SKU（ページ主要）：PFL1008SS
- 入口接続：1/4 NPT
- 推奨最大液体圧力：最大250 PSI
- 材質：Type 303ステンレス鋼
- 最大使用温度：800°F (426°C)
- 設計：フルコーンで均一な円形パターンを発生する羽根無し渦流室、直角ボディ
- 容量（モデル別）：FL1008SS = 8；FL1010SS = 10；FL1011SS = 11
- 最大通過径（オリフィスサイズ）：FL1008SS = 0.109 in；FL1010SS = 0.125 in；FL1011SS = 0.144 in
- 流量（GPM / LPM）モデル別・圧力別（抜粋値）：
3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM - 代表的な液体：水、リンス剤、洗剤、薬品、殺虫剤、除草剤
