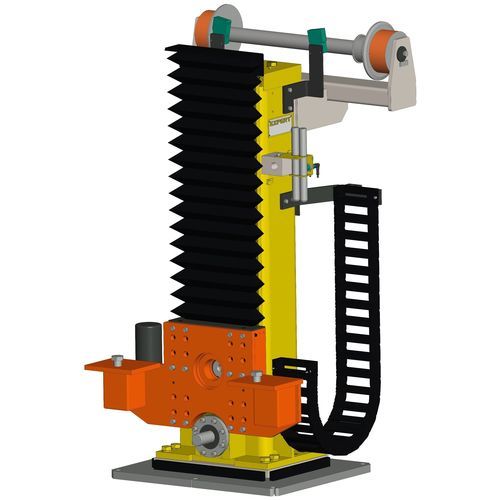

コンベヤー巻き上げ装置 HSF

垂直式同期製造ライン用

EXPERT-TÜNKERS Lift Powered Rollerbedは、非リンク式ボディ・イン・ホワイト生産の重要な要素です。各ステーションには、機械的に同期化された2本のリフトコラムと、水平スキッド搬送用の追加ドライブユニットを備えたローラーベッドがあります。垂直リフトコラムの設計は、EXPERT-TÜNKERSのロータリーテーブルで使用されている信頼性の高い精密なカムフォロア原理に基づいています。各リフトコラムには高性能カムフォロワと硬化円筒カムが内蔵されており、カムシャフトを介して接続されたサーボギアモータにより駆動されます。カムの幾何学的設計により、カムの最終位置でカムフォロアがセルフロックします。硬化円筒形カムは、様々なお客様の荷重をダイナミックに、正確に、再現性良く搬送するために不可欠です。 リフトコラム EXPERT-TÜNKERSのリフトコラムは、お客様のプロジェクトや設置要件に応じて個別に設計されます。フレキシブルまたは固定式で、特別に設計された円筒カムカーブ設計をお客様に提供することができます。フレキシブルカム仕様は、サーボギアモーターと周波数インバーターにより完全に制御されます。固定カムはEDXシリーズに似ています。個別に計算されたモーションプロファイルに基づいており、製造時に全てのカムにミリングされます。カーブの形状は、正確な負荷輸送に必要な全ての加減速情報を含んでいます。固定カムは、電源に直接接続された非同期ギアモーターで駆動することができます。
