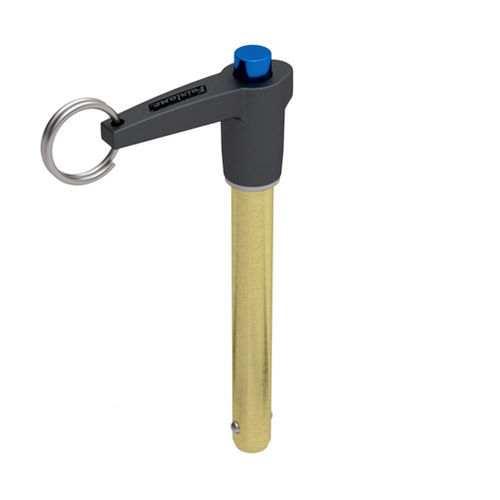

ボタン式クイックリリースピン MLAAS series

L型ハンドルホイストリング付き

これらのポジティブロック式クイックリリースピンは、締め付け、位置決め、位置合わせなどの用途に幅広く使用できます。ピンはハンドルのボタンを押さないと外れません。ボタンが押されると、ボールがシャンクに収納され、ピンを穴に抜き差しすることができます。 シャンクは亜鉛メッキを施した4130スチール製です。下記のピンのハンドルは380アルミニウム鋳物製で、黒色Eコートまたは陽極酸化仕上げです。ピンには、ケーブルアセンブリを取り付けるためのステンレススチール製スプリットリングが付属しています。特定のアプリケーション要件については、この製品ラインのカスタム改造が可能です。RoHS対応。 直径公称：5 mm。 シャフト径 - 最大：4.96 mm。 直径シャフト-最小： 4.92 mm。 グリップ長: 10 mm. ボールの幅： 5.54 mm. ボール上端までの長さ6 mm. ハンドルの高さ 30.7 mm. ハンドルの直径 11.9 mm. ハンドルの高さ 19.3 mm。 ボタンの直径 5.8 mm. 直径 ハンドル-リム: 46.7 mm.
