... ステンレススチール製ボールロックピンGN 113.10は、さまざまな部品やワークピースの迅速な固定、接続、ロックに使用されます。典型的な用途としては、頻繁に取り外しや交換をしなければならないロケーションピンがあります。 スプリング式のプッシュボタンを押すと、両方のボールのロックが解除され、離すと再びロックされます。 ボールロックピンGN 113.10は、非常に高い耐荷重性を持ち、ピンは頑丈で焼き入れされた耐摩耗性の高いステンレス鋼でできています。 技術的な付録には、両面の剪断抵抗（破壊強度）の耐荷重が記載されています。 ...
... ボールロックピン、鋼またはステンレス鋼、頭部なし、ネジ付き 材質 ハウジングとプッシュボタンはスチールまたはステンレススチール。 ボール、スプリング、スナップリング ステンレススチール。 Oリング FKM。 バージョン ハウジングはニッケルメッキまたは光沢仕上げ。 ノブは強化ニッケルメッキ。 ボール焼き戻し。 備考 取付寸法 形A 板厚6mm用 取付寸法は、板厚6～16 mmの場合はフォームB。 保持力を超えるとプレート間に0.1mm以上の隙間が生じます。 注意 規定の抜け止め力は、位置決めブッシュ03192-02と組み合わせた場合のみ適用されます。 付属品 位置決めブッシュ ...
... 薄板などを簡単に、遊びなく結合することができます。ピンのストロークは 5 mmで、板を溶接する際に固定したり、保護版を止めたり、ドアを閉じたりする目的に利用できます。 いずれの仕様も耐食性に優れています。 扱いやすい形状のグリップ。 材質 ピン部 ステンレス鋼 1.4305 （SUS303相当） グリップ PA6、グレー バネ ステンレス鋼 取り扱い ボタンを押すことにより、ボールのロックが解除されます。 アクセサリー 保持ケーブル EH 22400. ...
HALDER France
... 部品や加工品をスピーディに固定、ロック、交換、位置決めします。頻繁に着脱を繰り返す箇所に最適です。 いずれの仕様も耐食性に優れています。ステンレス鋼 1.4542の仕様ではピン部に硬化処理したステンレス鋼を使用しているので、強度が高く、耐摩耗性も優れています 扱いやすい形状のグリップ。 材質 ピン部 ステンレス鋼 1.4305 （SUS303相当） ステンレス鋼 1.4542（SUS630相当)、析出硬化処理 グリップ アルミニウム、黒（RAL 9005相当） 押しボタン ステンレス鋼、黒 バネ ステンレス鋼 取り扱い ボタンを押すことにより、ボールのロックが解除されます。 マーキング ステンレス鋼1.4542仕様の製品は、ボールの下の線で識別 備考 特別仕様については、お問い合わせください。 この製品はインチ寸法もあります アクセサリー 保持ケーブル ...
HALDER France
... 部品や加工品をスピーディに固定、ロック、交換、位置決めします。頻繁に着脱を繰り返す箇所に最適です。 いずれの仕様も耐食性に優れています。ステンレス鋼 1.4542の仕様ではピン部に硬化処理したステンレス鋼を使用しているので、強度が高く、耐摩耗性も優れています 頑丈で安全なグリップ（ボタンの出っ張り無し）は、誤操作のリスクを減らす形状です 材質 ピン部 ステンレス鋼 1.4305 （SUS303相当） ステンレス鋼 1.4542（SUS630相当)、析出硬化処理 グリップ ステンレス鋼 押しボタン ステンレス鋼 バネ ステンレス鋼 取り扱い ボタンを押すことにより、ボールのロックが解除されます。 マーキング ステンレス鋼1.4542仕様の製品は、ボールの下の線で識別 備考 特別仕様については、お問い合わせください。 アクセサリー 保持ケーブル ...
HALDER France
... 製品説明
QCHCシリーズの拡張ピンファスナーは、頻繁な着脱が行われるクイックチェンジ治具向けに確実なロックを提供します。プッシュボタン式により迅速な作業が可能です：ボタンを押してピンを挿入し、ボタンを離すとシャフトが拡張して治具を固定します。取付けはプレート／パネルにタップ穴、ベースプレートに貫通穴があれば十分で、リセプタクルは不要です。ボディとナットは303ステンレス、スペーサーは303ステンレス、スプリングとスナップリングは304ステンレス製です。
用途／操作
- 頻繁な挿入／取り外しがあるクイックチェンジ治具向けに設計されています。
- 操作：ピンを挿入するにはボタンを押し、離すと自動的にシャフトが拡張してロックされます。
- 取付け：プレート／パネルにタップ穴、ベースプレートに貫通穴が必要で、追加のリセプタクルは不要です。
- 均一な締付力を提供し、作業者による過締めや締め不足を低減します。
入手可能な資料
- 選定ガイド（PDF）
- 製品ビデオ
- 製品仕様（PDF）
部品オプション（表）
ID ...
Fixtureworks
... 概要
これらのねじ付きレセプタクルは、クイックリリース式ボールロックピン用の恒久的な組み合わせ穴を提供します。ロックナットを用いてベースにねじ込む取付け、または盲孔（ブラインドホール）での取付けを想定しています。Grip Length Reduction（把持長さの短縮）は、レセプタクル内に入るピンの部分を示し、その分ピンの使用可能長さが短くなります。材質は焼入れ処理された303ステンレス鋼。ロックナットは別売りです。
部品バリエーション
- THFR-187
Fixtureworks

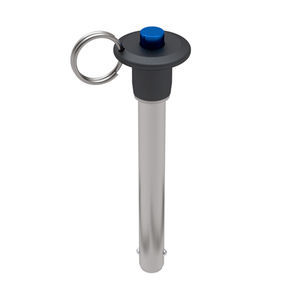

... これらのポジティブロック式クイックリリースピンは、締め付け、位置決め、位置合わせなど幅広い用途に使用できます。ピンはハンドルのボタンを押さないと外れません。ボタンが押されると、ボールがシャンクに収納され、ピンを穴に抜き差しすることができます。シャンクは17-4ステンレス鋼製。ハンドルは380ダイキャスト・アルミ製で、黒くアルマイト処理されています。ピンには、ケーブル・アセンブリを取り付けるためのステンレス製スプリット・リングが付属しています。他のグリップの長さのピンは特別注文として入手可能です。 ...
Fixtureworks
... クイックリリースボールロックピン - ボタンハンドル - 17-4 ssシャンク - アルミニウムハンドル - インチ（バッハ） これらのポジティブロック式クイックリリースピンは、締め付け、位置決め、位置合わせなど幅広い用途に使用できます。ピンはハンドルのボタンを押さないと外れません。ボタンが押されると、ボールがシャンクに収納され、ピンを穴に抜き差しすることができます。 シャンクは17-4ステンレス鋼製。ハンドルは2024-T4アルミニウム製で、黒くアルマイト処理されています。ピンには、ケーブル・アセンブリを取り付けるためのステンレス製スプリット・リングが付属しています。他のグリップ長さのピンも特注で承ります。 直径公称：3/16インチ シャフト径（最大）：0.1885インチ 直径シャフト-最小 ...
Fairlane Products
... これらのポジティブロック式クイックリリースピンは、締め付け、位置決め、位置合わせなど幅広い用途に使用できます。ピンはハンドルのボタンを押さないと外れません。ボタンが押されると、ボールがシャンクに収納され、ピンを穴に抜き差しすることができます。 シャンクは300シリーズステンレス鋼製です。300シリーズステンレス鋼は、せん断力が要因となる用途には推奨されません。ハンドルは2024-T4アルミニウム製で、黒アルマイト処理されています。ピンには、ケーブル・アセンブリやランヤードを取り付けるためのステンレス製スプリット・リングが付属しています。他のグリップ長さのピンも特注で承ります。 直径公称：1/4インチ 直径シャフト-最大：0.2485インチ。 直径シャフト-最小 ...
Fairlane Products
... これらのポジティブロック式クイックリリースピンは、締め付け、位置決め、位置合わせなど幅広い用途に使用できます。ピンはハンドルのボタンを押さないと外れません。ボタンが押されると、ボールがシャンクに収納され、ピンを穴に抜き差しすることができます。 シャンクは17-4ステンレス鋼製。ハンドルは2024-T4アルミニウム製で、黒くアルマイト処理されています。ピンには、ケーブル・アセンブリを取り付けるためのステンレス製スプリット・リングが付属しています。他のグリップ長さのピンも特注で承ります。 直径公称：5 ...
