モーター付き断路器

高電圧ACDC

概要
屋根用断路器、切替スイッチおよび断路・接地スイッチは、牽引車両の電気回路の無負荷断路、再投入および接地を目的に設計されています。スイッチは空気式または電動式の駆動で制御でき、非常時手動操作を備えることができるもの、または手動のみで制御されるものがあります。機器は屋根の開口部または屋根上への取り付けを想定しています。断路経路は常に目視可能です。

規格・適合
IEC 60077-1, 2；EN 50124-1 および EN 50163；EN45545-2；EN50388；NFPA130（屋内用途）に準拠しています。

利点

• さまざまな構成に容易に適応するモジュラーソリューション
• 断路経路の垂直または水平設計
• スペースおよび重量を50%削減（水平構成と比較した垂直構成）
• 5年無メンテナンス
• 短絡耐量 最大100 kA / 60 ms
• 堅牢な設計
• 実績あるサービスソリューション（30年以上）
• オプション：
  • サージアレスタ
  • ロックシステム
  • 手動操作
  • 剛性高圧接続用回転ヘッド
  • 氷結に対する接点保護

断路・接地スイッチ（製品ファミリの特徴）
断路・接地スイッチは、交流架線下での操作中に1.5 kVおよび3 kV回路を接地機能で保護します。

• 幹線および高速向け
• 屋内/屋外設置（屋根上、屋根開口部）
• HVとLV間の保護等級 IP65
• 手動、電動駆動または空気式駆動で制御
• 垂直/水平ソリューション
• 純粋な直流運転用の屋根スイッチも利用可能

主要パラメータ
温度範囲：-50° C ÷ +70°C（または要望に応じて）
定格電圧：最大25 kV AC
定格電流：最大4,000 A
制御電圧：24 V DC、72 V DC、110 V DC（または要望に応じて）
過電圧度 / カテゴリ：OV3 / OV4 EN 50124-1
汚染度：PD4 EN 50124-1

製品バリアント（ファミリ）
断路・接地スイッチ、断路スイッチ、切替スイッチ、接地スイッチ。バリアントには水平および垂直設計、屋内外の設置、空気式または電動駆動、純粋直流運転版が含まれます。

製品ギャラリー - ページに表示される典型的な画像タイプ

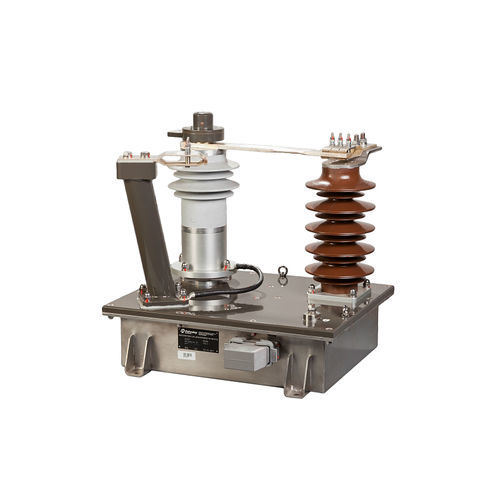

製品画像は屋外水平屋根スイッチ（空気式および電動式）、屋外垂直屋根スイッチ（電動、IP65カバー）、屋内垂直スイッチ（電動）、パンタグラフ接続の図解、アイコン/特徴グラフィックを含みます。

技術仕様

• 温度範囲：-50° C ÷ +70°C（または要望に応じて）
• 定格電圧：最大25 kV AC
• 定格電流：最大4,000 A
• 制御電圧：24 V DC、72 V DC、110 V DC または要望に応じて
• 過電圧カテゴリ：OV3 / OV4 (EN 50124-1)
• 汚染度：PD4 (EN 50124-1)
• 保護：HVとLV間のIP65（選択設計）
• 切替オプション：空気式駆動、電動駆動、手動または非常手動制御
• 設計方向：水平および垂直の断路経路
• 用途：幹線および高速牽引；屋根上および屋根開口部への屋内外設置
• 短絡耐量：最大100 kA / 60 ms
• 寿命 / メンテナンス：最大5年無メンテナンス（典型）
