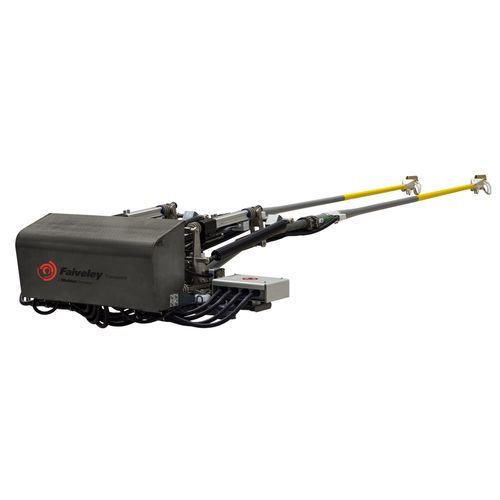

車両用電流転換器

電動モーター用産業用

製品概要
鉱山向けの集電装置は、鉱山車両の環境配慮型運用を目的に設計されています。集電装置は電動（場合により空気式）で駆動され、勾配などの特定区間に設置された架線に接続されます。集電装置を使用することで、車両は電動機で駆動され、ディーゼル消費量とCO2排出量が低減します。

お客様へのメリット

• ディーゼル消費の削減による環境配慮型輸送
• 従来のパンタグラフより曲線での走行可変性が高い
• ディーゼル節約による運用コストの低減
• ディーゼルと電動のスムーズな切替
• ディーゼルエンジンの寿命延長および保守間隔の延長
• 走行中の牽引サポート
• パンタグラフ/集電装置設計における数十年の技術経験
• 登坂性能の改善（ディーゼルに比べ集電装置使用時の速度向上）
• 非常に強靭で耐久性の高い複合材ポール
• 顧客の要件に応じた多様な追加機能
• Ethernetおよび診断機能を備えた制御ソフトウェア
• オプション:
  • LEDライト
  • カメラ
  • 各種集電ヘッドおよびカーボンインサート
  • 各種ポール長
  • サージアレスタ

主な仕様

• 定格電流: 1 880 A / 15 分
• 定格電圧: 750–1 100 V
• 架線距離: 700 mm
• ロッド形状: 直線
• ポール長: 客先指定により
• 温度範囲: -30°C～50°C
• 最大集電器旋回角: ±55°
• 下降位置高さ: 600 mm
• 最小作動高さ: 850 mm
• 最大作動高さ: 2 700 mm
• 接続ケーブル: 4x Cu 120 mm²
• 重量: 381 kg
