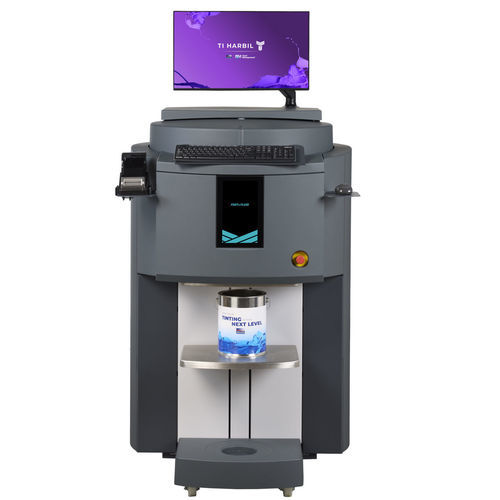

塗料用分注器 TI HARBIL 6

コーティングピストンポンプ付きピストン式

概要
多用途性、精度、設定の柔軟性がTI HARBILプラットフォームの特長です。長年にわたりHARBILは信頼性の高い調色ソリューションの基準を築いてきました。この実績ある基盤をもとに、TI HARBILプラットフォームはFastPrecision System（PumpInPump技術を含む）による成長支援と、EcoClean Brushによるメンテナンス低減を実現する新世代のスマートで柔軟な技術を導入しています。精密設計とモジュール構成を両立し、調色ワークフローにおける精度、効率、持続可能性の向上を支援します。

セールスポイント

• 改良されたデザインと人間工学
• 直感的なオペレーターディスプレイ
• 完全自動のスマート缶リフト

主要機能

• 上部蓋が回転して補充アクセスが容易になった改良された人間工学
• 非訓練者でも直感的に使用できる10"タッチスクリーンオペレーターディスプレイ
• ワークフローを効率化し取り扱いを減らす完全自動のスマート缶テーブル
• 効率的な作業台のためにモニター、キーボード、周辺機器の配置を最適化
• FastPrecision Systemは高精度を提供し、サンプル供給も信頼性が高い
• EcoClean Brushはよりクリーンな運用、廃棄物の削減、作業者の負担軽減を支援

技術データ
一般

• 自動シーケンシャル動作
• 双方向ディスペンス
• ユニバーサル、油性、水性の着色剤に対応

ポンプ

• Harbil® ZeroPurge™ ピストンポンプ（標準）
• ポンプサイズ（標準）：46 ml
• 流量：0.65 L/min
• 最小吐出量（標準）：0.05 ml
• ノズル径（標準）：2 / 4 / 6 mm
• ステンレス製ボールバルブ
• シール材質：テフロン / Viton extreme / Viton
• ZeroPurge™ 技術
• コピー済み校正 — 再校正不要

ポンプ（オプション PumpInPump）

• 高精度のためのPumpInPumpオプション
• ポンプサイズ（オプション）：47 ml
• 流量：0.65 L/min
• 最小吐出量（PumpInPump）：0.01 ml
• ノズル径（PumpInPump）：0.6 / 1.4 / 6 mm
• ステンレス製ボールバルブ、テフロン / Viton シール
• コピー済み校正 — 再校正不要

ブラシ

• スライディングブラシトレイ（標準）
• ボトル付きスライディングブラシトレイ（EcoClean オプション）
• ブラシ容器素材：POM

缶体

• 最大32缶対応
• 材質：ポリマー（POM）
• 対応缶サイズ：2.3 Lおよび4.6 L

缶テーブル

• スマート自動缶テーブル
• 最大缶高さ：46 cm
• 光学式缶センサー：標準

寸法・重量
Net H x W x D: 142 x 87 x 96 cm
本体重量：230 kg
梱包 H x W x D: 173 x 95 x 114 cm
梱包重量：241 kg

電源・安全性

• 110 V ±10%, 50/60 Hz
• 230 V ±10%, 50/60 Hz
• CE 認証

オプション・アクセサリ（例）

• EcoClean Brush（自動ノズル/ブラシ清掃、洗浄液再循環、乾式/湿式清掃）
• PumpInPump（0.010 mlまでの超高精度分注）
• 缶のコンディショニング用UVC蓋
• 統合パンチシステム（分注用に蓋に穴を開ける）
• 正確な位置合わせのための缶位置決めライト（CPL）
• 自動調色ライン向けHarbil Automation統合
• モニター/キーボードアーム、プリンタープレート、キーボード＆マウスプレート等のアクセサリ

仕様 / 技術仕様

• Model: TI HARBIL 6
• Brand: TI HARBIL
• Operation: Automatic sequential, bi-directional
• Standard pump: Harbil ZeroPurge™ piston pump, 46 ml, min dispense 0.05 ml, flow 0.65 L/min
• Optional pump: PumpInPump, 47 ml, min dispense 0.01 ml, flow 0.65 L/min
• Nozzle diameters: standard 2/4/6 mm; optional 0.6/1.4/6 mm
• Canister capacity: up to 32 canisters (2.3 L & 4.6 L)
• Maximum can height on table: 46 cm
• Brush: Sliding brush tray standard; EcoClean Brush optional (re-circulated cleaning, dry/wet system)
• Display: 10" touchscreen operator display
• Dimensions (Net H x W x D): 142 x 87 x 96 cm
• Net weight: 230 kg
• Packaging dimensions: 173 x 95 x 114 cm; packaging weight: 241 kg
• Power supply options: 110 V ±10% or 230 V ±10%, 50/60 Hz
• Certification: CE
