安全弁逆止弁 VUC series
ORFSBSPオス

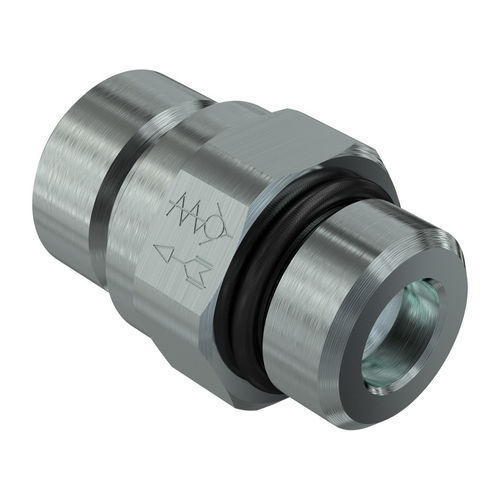

安全弁逆止弁 - VUC series - FASTER S.p.A. - ORFS / BSP / オス

お気に入りに追加する

商品比較に追加する

特徴

タイプ

安全弁

規格

BSP, ORFS

本体

オス

用途

ガス産業用

素材

スチール製

バルブプラグのシール材

NBR製

その他の特徴

コンパクト, 標準, シート, 一体型

呼び径

最大: 25 mm
(0.984 in)

最少: 6.3 mm
(0.248 in)

圧力

最大: 400 bar
(5,801.5 psi)

最少: 250 bar
(3,625.9 psi)

温度

最大: 125 °C
(257 °F)

最少: -25 °C
(-13 °F)

流量

最大: 90 l/min
(23.78 us gal/min)

最少: 5 l/min
(1.32 us gal/min)

詳細

概要
VUCシリーズのコンパクト逆止弁は、ワンピースの鋼製ボディで加工され、ポペット（poppet）シート方式を採用しています。製品資料に記載の標準作動（クランキング）圧：35 kPa（0.35 bar）。ダッシュサイズ04〜16の範囲で、ねじ規格、出口継手、作動圧が品番ごとに異なる多数のバリエーションがあります。

用途

農業
建設機械
産業用油圧
石油・ガス

選定例（型番 — 主な仕様）

VUC2/DM-41/BM — 本体径：6.3 mm (1/4"); ネジ：M18x1.5 MALE 12L (ISO 8434-1-L); 出口ねじ：M14x1.5 MALE (ISO 6149-2); HEX1：19 mm; D1：21 mm; L1：32 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：41.8 g; 作動圧：0.35 bar。
VUC1/BM-11/ESA2 — 本体径：10 mm (3/8"); ネジ：M14x1.5 MALE (ISO 6149-2); 出口ねじ：11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1：19 mm; D1：21 mm; L1：35.9 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：52 g; 作動圧：0.2 bar。
VUC1/CG-11/ESB — 本体径：10 mm (3/8"); ネジ：3/8" BSPP MALE (ISO 1179-3); 出口ねじ：11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1：22 mm; D1：24 mm; L1：33.6 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：63 g; 作動圧：0.5 bar。
VUC1/DM-11/ES — 本体径：10 mm (3/8"); ネジ：M18x1.5 MALE (ISO 6149-2); 出口ねじ：11/16"-16 UN MALE ORFS (ISO 8434-3); HEX1：24 mm; D1：26 mm; L1：41 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：91 g; 作動圧：0.35 bar。
VUC1/DM-11/FS — 本体径：12.5 mm (1/2"); ネジ：M18x1.5 MALE (ISO 6149-2); 出口ねじ：13/16"-16 UN MALE ORFS (ISO 8434-3); HEX1：24 mm; D1：26 mm; L1：43 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：91.4 g; 作動圧：0.35 bar。
VUC1/HS-11/HSB — 本体径：19 mm (3/4"); ネジ：1-1/16"-12 UN MALE (ISO 11926-3); 出口ねじ：1-3/16"-12 UN MALE ORFS (ISO 8434-3); HEX1：32 mm; D1：35 mm; L1：46.1 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：190 g; 作動圧：0.5 bar。
VUC1/MM-11/MS — 本体径：25 mm (1"); ネジ：M33x2 MALE (ISO 6149-2); 出口ねじ：1-11/16"-12 UN MALE ORFS (ISO 8434-3); HEX1：48 mm; D1：54 mm; L1：72.6 mm; 使用温度：-25 °C〜125 °C; シール：NBR; 質量：708.8 g; 作動圧：0.35 bar。

性能 / 破裂圧力（ダッシュサイズ別）
Dash 04 — サイズ：6.3 mm (1/4") — 使用圧力：25 MPa — 流量：5 l/min — 破裂圧力：100 MPa
Dash 06 — サイズ：10 mm (3/8") — 使用圧力：40 MPa — 流量：18 l/min — 破裂圧力：160 MPa
Dash 08 — サイズ：12.5 mm (1/2") — 使用圧力：40 MPa — 流量：35 l/min — 破裂圧力：160 MPa
Dash 12 — サイズ：19 mm (3/4") — 使用圧力：40 MPa — 流量：65 l/min — 破裂圧力：160 MPa
Dash 16 — サイズ：25 mm (1") — 使用圧力：40 MPa — 流量：90 l/min — 破裂圧力：160 MPa

注意
一部の品番にはアダプタやオプションが含まれ、作動圧が異なる場合があります。個別の品番で正確な値をご確認ください。
