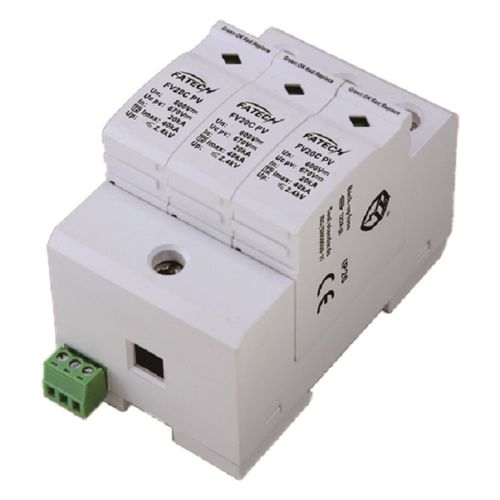

タイプ2避雷器 FV20C/3-xxx PV(S) series

連続供給用太陽光発電設置用DC

1. 概要 ファテック電子（CHINA）LTDのDCサージアレスタは、グリッドシステム上の太陽光発電の保護に使用され、最大1200VdcのUc pv、クラスI、クラスI+II、クラスIIが利用可能です。 これらのプラッガブルDCサージアレスタは、リモートコントロール接点と検査ウィンドウを備えています。 リモコン接点と3極（Yタイプ）で選択することをお勧めします。 2. 特性 1) 太陽光発電システム用DCサージ保護装置 2) コア部品は、放電能力の高い金属酸化バリスタ部品です。 3) サーモ・ダイナミック・コントロール・ディスコネクターによる信頼性の高い制御。 4）制御装置のためのリモート信号接点（オプション）。 5) 検査ウィンドウに赤色のマークによる障害表示。 6）3極、Yタイプ 3。 電気パラメータ 1）テストクラスIEC/EN/VDE：クラスII/C/T 2）保護モード：+/—PE、+/—PE、+/—-/+ 3）ネットワークのタイプ：太陽光発電システム 4）公称電圧 50（60）Hz アンチ：48Vdc、96Vdc、500Vdc、600Vdc、800Vdc、1000Vdc、00Vdc、00Vdc、00Vdc、1500Vdc、1500Vdc、00Vdc、1500Vdc、1500Vdc、15Vdc、00VdVdc 5) 最大放電電流 (8/20μs) 最大アイマックス ：40kA 6）公称放電電流（8/20μs）で：20kA 7）応答時間：25ns以下 8）推奨バックアップヒューズ：125A 9）I/O接続：マルチコア線：4-25mm2 10）取り付け：35mm対称レール（EN50022/DIN46277-3） 11）動作温度範囲/湿度/高度：- 40℃～+80℃/ 30% ~ 90% /3000m 12) 保護度:IP20 13) 材質:UL94V0 14) 切断インジケータ:機械式インジケータ (緑:OK, 赤:交換) 15) リモコン接点:オプション
