1. 概要:

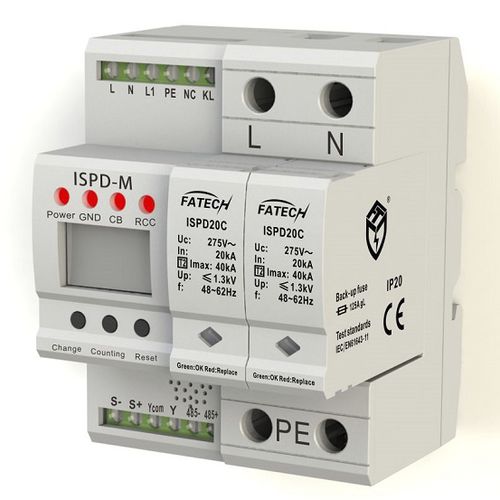

iSPDシリーズインテリジェント監視サージプロテクターは、内部の温度監視部分を備えた新しい設計されたサージプロテクターで構成されています-iSPD-20C、およびインテリジェント監視モジュール-iSPD-M、国家設計特許および外観特許を授与されています。
2. 特性
1)新設計の1相インテリジェントサージ保護装置(iSPD)。
2) SPD劣化、回路ブレーカの作動状態、接地条件、SPD動作時間(サージカウント)のオンライン監視用に設計されています。
3)オンライン自動チェック、リアルタイム監視。
4) 監視モジュール用のRS485ケーブル通信伝送データを採用し、バックグラウンドサーバに接続してデータを記録・確認する。
5) Din-Railマウント, RS485ケーブル通信付き
6) 特許技術.
3. 電気パラメータ
1) モデル番号:iSPD20C/2-xxx S
2) クラス化 (IEC61643-1:2005) クラスII
3) アースシステム:TT
4) 最大連続電源動作電圧 Uc: 150Vac, 275Vac, 320Vac, 385Vac, 440Vac
5) 最大直流動作電圧 Uc: 200Vdc, 350Vdc, 410Vdc, 505Vdc, 615Vdc
6) 最大放電電流(8/20μs)最大値:40kA
7)公称放電電流(8/20μs)入力:20kA
8)応答時間:25ns以下
9)推奨バックアップヒューズ:125A
10)I/O接続:マルチコア線:4〜25mm²、シングルコア線:4〜35mm²
11)取り付けタイプ:対称レール(EN50022/DIN46277-3)
12) 周囲温度:-40℃〜+85℃。
13) 許容湿度:30% ~ 90%
14) 保護度:IP20
15) 材質:UL94V0
16) 切断インジケータ:機械式インジケータ (緑:OK、赤:交換用)
17) 温度監視 T: 内部:~100℃
18) リモコン接点:オプション
---
