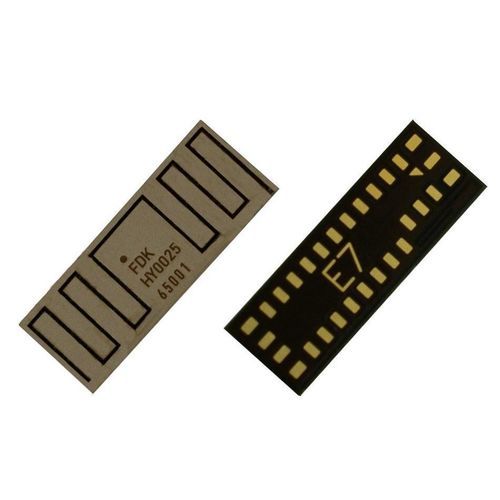

自動低消費ワイヤレスモジュール HY0025

プリント基板用Bluetoothコンパクト

概要
型名：HY0025（開発中）。シールドパッケージにスロットアンテナを内蔵した超小型Bluetooth Low Energyモジュール。基板上の実装面積を最小化し、PCBパターン設計の自由度を高める目的で設計されています。

特長

• シールドパッケージにスロットアンテナを内蔵した超小型モジュール
• 基板上の占有面積が極めて小さい
• PCBパターンの柔軟性により基板設計が容易
• 各種認証を取得または取得予定
• Channel Sounding による高精度距離計測対応

製品プロフィール

• Bluetooth v6.0 — LE 2M、LE Coded、Channel Sounding
• SoC：Nordic nRF54L15
• CPU：Arm® Cortex®-M33、128 MHz
• メモリ：1.5 MB NVM / 256 KB RAM
• 32 MHz および 32.768 kHz 水晶発振器内蔵
• DC-DC および LC 部品内蔵

適用分野

• ウェアラブル
• ヘルスケア機器
• リモコン
• IoT エンドポイント
• ビーコン
• コンピュータ周辺機器

仕様
Bluetooth バージョン：v6.0
内蔵 Bluetooth IC：Nordic nRF54L15
CPU：Arm Cortex-M33、128 MHz
メモリ：1.5 MB NVM / 256 KB RAM
TX 出力：+8 dBm
RX 感度：-96 dBm（1 Mbps）
TX 電流（DC-DC）：9.8 mA（1 Mbps、+8 dBm）
RX 電流（DC-DC）：3.4 mA（1 Mbps）
マルチプロトコル：802.15.4、Thread®、Zigbee®、Matter™
GPIO：15 GPIO + nRESET
インターフェース / 周辺機能：NFC、SPI、I2C、I2S、UART、PDM、QDEC、PWM、14bit ADC
高周波クロック：32 MHz 水晶内蔵
低周波クロック：32.768 kHz 水晶内蔵
DC-DC 用 LC 部品：内蔵
動作温度範囲：-40°C ～ +105°C
動作電圧範囲：1.7 V ～ 3.6 V
寸法：3.5 x 10.0 x 1.3 mm
パッケージ：29ピン LGA
認証 / 適合：日本（MIC）；米国（FCC）（予定）；カナダ（ISED）（予定）；ETSI EN300 328 V2.2.2（予定）；Bluetooth（予定）

特性 / 技術仕様

• モデル：HY0025
• Bluetooth：v6.0（LE 2M、LE Coded、Channel Sounding）
• SoC：Nordic nRF54L15
• CPU：Arm Cortex-M33、128 MHz
• メモリ：1.5 MB NVM / 256 KB RAM
• クロック：32 MHz および 32.768 kHz 水晶内蔵
• 電源部：DC-DC 内蔵および LC 部品
• RF 性能：TX +8 dBm；RX 感度 -96 dBm（1 Mbps）
• 消費電流：TX 9.8 mA；RX 3.4 mA（DC-DC、1 Mbps）
• 対応プロトコル：802.15.4、Thread®、Zigbee®、Matter™
• GPIO / インターフェース：15 GPIO + nRESET；NFC、SPI、I2C、I2S、UART、PDM、QDEC、PWM、14bit ADC
• 動作範囲：-40°C ～ +105°C；1.7 V ～ 3.6 V
• 機械仕様：3.5 x 10.0 x 1.3 mm；29ピン LGA
