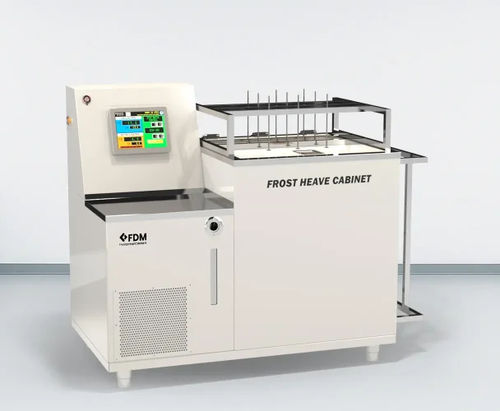

サーモスタットテストチャンバー FHU812PRO

気候湿度温度

Overview
FHU812PRO フロストヒーブ試験チャンバーは、建材における凍結膨張（frost heave）を模擬し、氷レンズの形成、毛管上昇、垂直変位を管理された条件下で評価するための装置です。BS812:PT124 に準拠した地盤・材料試験および品質管理用に設計されています。

Standards & Origin
Designed and produced in Italy by FDM - Environment Makers. 参照規格：BS812:PT124:1989。構造・安全に関する要素は適用時にDIN 12880 を参照。IQ/OQ 文書は要求に応じて提供可能です。

Key features

• 独立した二重温度制御：冷気ゾーンと温水槽を個別に制御し、実環境に近い再現が可能。
• 自動定水位システムにより、試験サイクル全体で安定した毛管条件を維持。
• タッチスクリーン制御による自動試験管理。測定ステップやイベントのアラートを案内。
• 高精度制御：空気 ±0.3°C、水 ±0.1°C。
• 多点モニタリング統合：制御用 PT100×2、マルチゾーン記録用熱電対×10。
• 安全・アラーム：DIN 12880 に準拠したクラス1の安全装置、逸脱時の音声・表示アラーム。
• 構造材：外装は塗装亜鉛めっき鋼、内装は AISI 304 ステンレス、CFC/HCFC 不使用の環境配慮型断熱材。

Testing concept and setup
装置は二つの温度制御ゾーンを備えます：下部の水槽は約 +3 / +4.5°C、上部の空気ゾーンは最大 −22°C まで（指定範囲内で設定可能）。専用ホルダーに9個の試料を搭載し、真鍮製リファレンスロッドで氷レンズ形成に伴う垂直上昇を測定します。毛管現象により水が試料内を上昇して凍結し、フロストヒーブが生じます。コントローラーがリフト測定のタイミングを指示します。

Controllers (options)

• stillFACE — 温度・湿度用の二重専用表示。手動セットポイント入力、即時表示、定常条件での連続監視、設定可能な音声・表示アラーム、データ記録用の RS485 オプション。安定性試験や受動的監視に適します。
• revoFACE — カラータッチスクリーンによるプログラム可能なサイクル試験。最大 10 プログラム × 50 セグメント（ランプ、ホールド、遷移）。USB データ出力、イベントログ・セットポイント履歴、RS485/Ethernet、専用モバイルアプリのオプション。自動化サイクルや高度な試験プロファイル向け。

Accessories and optional items

• IQ/OQ 認証パッケージ
• 10°C 以下の湿度制御
• 2% RH までの除湿
• 換気フィルター
• ケーブル貫通孔
• ガラスドア
• 内部電源ソケット
• 自己ロック式旋回キャスター
• 水処理フィルタシステム
• CO2 調整システム

Datasheet & Certifications
完全な技術仕様書（PDF）および IQ/OQ 文書はご依頼に応じて提供します。適用される品質・適合性表示（Made in Italy、ISO 9001、CE）。24か月保証と専用サポートを提供します。

Technical specifications

• Model: FHU812PRO
• 内部容量: 200 L
• 空気温度範囲: −22°C / −16°C（制御精度 ±0.3°C）
• 水温範囲: +3°C / +4.5°C（制御精度 ±0.1°C）
• 同時試料数: 9（専用 9 試料ホルダー、真鍮リファレンスロッド付）
• モニタリングプローブ: PT100×2（制御）+ 熱電対×10（マルチゾーン記録）
• コントローラ: revoFACE+ 10" タッチスクリーン（プログラム可能サイクル）または stillFACE（デュアルディスプレイ/手動制御）
• 可聴/可視アラームおよびクラス1安全装置（DIN 12880）
• 外装: 塗装亜鉛めっき鋼
• 内装: AISI 304 ステンレス
• 断熱材: CFC/HCFC 非含有
• 規格: BS812:PT124:1989
