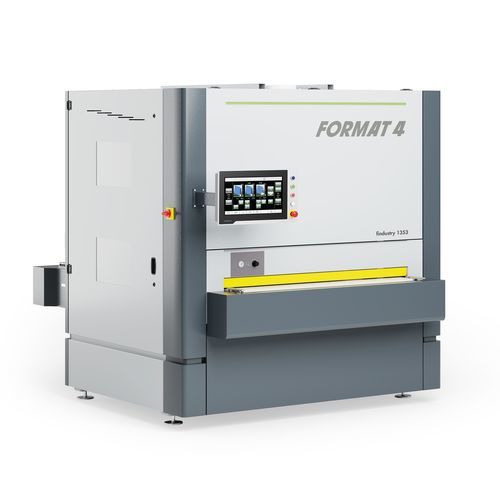

ローラーサンダー findustry 1353

幅広板定置型電動

概要
FORMAT4 findustry ワイドベルトサンダー（モデル 1352 | 1353 | 1354）は、産業用途向けのモジュラー式ワイドベルトサンダーで、生産要件に合わせて構成可能です。2ユニット、3ユニット、4ユニットの構成が可能で、用途に応じた表面仕上げと生産効率を確保します。

操作性 / 制御
本機はスイベルアーム付きの18" smartouch コントロールを装備し、直感的な操作が可能です。入側高さは0.1 mm単位で精密に設定できます。オプションの自動厚み測定（TDP）およびワイヤレス厚み測定によりセットアップが容易になります。入側テーブル高さは900 mmで、作業性と生産ラインへの組み込みが容易です。

• スイベルアーム付き18" smartouch ディスプレイ
• 100プログラムメモリ
• ユニット制御、搬送速度調整、0.1 mmステップの研削高さ設定
• 研削パッドパラメータ、メンテナンス間隔、平文エラーメッセージの調整

構成とモジュール
モジュラー設計により、多様な処理ユニットや仕上げパッケージで要求に応じた構成が可能です。典型的なモジュール／オプションには、コンタクトローラー集成体、カッターブロック／プレーナーユニット、コンビネーション研削ユニット、Superfinish ユニット、研削パッドユニット（EP/ESC）、クロスベルト研削集成体、プラネタリー（惑星）研削ユニット、プレッシャーシュー、真空テーブル、ローラーテーブル延長、固定給餌高さのフィーダーテーブル、ブラッシング装置などがあります。ワイヤレス厚み測定およびThickness Detection Professional（TDP）オプションにより、自動かつ高精度な高さ制御が可能です。

• モデルにより2 / 3 / 4ユニットでモジュラー装備可能
• オプション：カッターブロック・プレーナーヘッド、Superfinish ユニット、クロスベルト研削集成体、プラネタリー研削ユニット、ブラッシング装置
• 最適化された研削圧のための電気空気式セグメント研削ソール "silicon-Tec"
• 突き抜けを防ぐ電気空気式研削パッド

モデル別（比較）
モデルごとの主な違い：

• findustry 1352 — モジュラーで2ユニット装備（例：クロスベルトユニット、コンタクトロールモジュール、コンビネーション研削ユニット、Superfinish、研削パッド、カッターブロック）
• findustry 1353 — モジュラーで3ユニット装備（クロスベルトユニット、コンタクトロールモジュール、コンビネーション研削ユニット、Superfinish、研削パッド、カッターブロック）
• findustry 1354 — モジュラーで4ユニット装備（クロスベルトユニット、コンタクトロールモジュール、コンビネーション研削ユニット、Superfinish、研削パッド、カッターブロック）

性能と送り
生産計画に関わる性能および送りパラメータ：

• 研削高さ範囲（機械）：3–170（200） mm
• 研削幅：1,350 mm
• 送り速度：可変 — 通常 2.8–20 m/min
• Superfinish ユニット切削速度：2.4–19 m/s；ベルト 1370 x 2620 mm
• クロスベルト研削集成体切削速度：3–22 m/s；ベルト 150 x 5000 mm

主な特徴 / ハイライト

• 表面仕上げと生産効率要件に対応する高いモジュール性を備えた産業用性能
• 固定入側テーブル高さ（900 mm）とフィーダーテーブルによる作業性向上
• 薄物・小片・滑らかなワーク向けの真空テーブルオプション
• 入出力用ローラーテーブル延長が利用可能
• 均一な圧力と最小ワーク長の短縮を実現するプレッシャーシュー
• 機械前で計測し無線で送信可能なワイヤレス厚み測定

詳細（構成部品 & 機能）

• コンタクトローラー集成体：プロファイル付コンタクトローラー（D = 180 mm、85° shore）で高精度なキャリブレーション
• カッターブロック・プレーナーヘッド：最大切削性能のためのオプション初段ユニット；中央制御で作動
• 研削パッド集成体：電気空気式研削パッドが正確な高さまで降下し、突き抜けを防止
• コンビネーション研削ユニット：ローラー径140 mm、実材のキャリブレーションや中間塗装研削に適合
• 電気空気式セグメント研削ソール "silicon-Tec"：セグメント幅27 mm、シリコーン技術、圧力は0.1 bar単位で調整可能
• Superfinish ユニット：フェルト滑りコーティング（シェブロンベルト）により塗装/高光沢面でより柔らかな研削圧；電気空気式ベルト振動
• クロスベルト研削集成体：塗装/高光沢面向け標準装備；木目を横切る立毛繊維を除去
• LACQUER プラネタリー研削ユニット：交差繊維に対する完璧な仕上げ；惑星方式の交換可能ブラシ
• プレッシャーシュー：薄物のワーク用に給紙テーブルに対して均一な圧力を付与し最小長を低減
• 18" smartouch 制御：スイベルアーム、100プログラムメモリ、送り速度調整、0.1 mmステップの研削高さ
• ワイヤレス厚み測定：自動測定を無線で転送；研削深さは調整ホイールで設定
• Thickness Detection Professional（TDP）オプション：光ファイバーおよびレーザーセンサーで通過高さを自動補正し、除去量を算出
• 固定給餌高さのフィーダーテーブル：制御パネルから送り速度を調整（2.8–20 m/min）
• 真空テーブル：給紙ベルト穴による吸着で小片/滑らか/薄物を保持
• ローラーテーブル延長：入出力用のオプション延長
• ブラッシング装置：出側のブラッシングで清掃、研磨、またはテクスチャー付けが可能

技術仕様

• 製品ファミリー：FORMAT4 findustry
• モデル：findustry 1353（バリアント：1352、1354）
• 研削幅：1,350 mm
• 研削高さ（調整範囲）：3–170（200） mm
• 送り速度（可変）：2.8–20 m/min
• ユニット：構成可能 — 2 / 3 / 4 ユニット（モデルにより）
• 制御：18" smartouch、スイベルアーム、100プログラムメモリ、0.1 mm単位の研削高さ
• 標準入側テーブル高さ：900 mm
• オプション：ワイヤレス厚み測定、Thickness Detection Professional（TDP）、真空テーブル、ローラーテーブル延長、プレッシャーシュー、Superfinish ユニット、クロスベルト研削集成体、プラネタリー研削ユニット、ブラッシング装置
• Superfinish 切削速度：2.4–19 m/s（ベルト 1370 x 2620 mm）
• クロスベルト切削速度：3–22 m/s（ベルト 150 x 5000 mm）
• 電気空気式セグメント研削ソールのセグメント幅：27 mm；圧力は0.1 bar単位で調整可能
