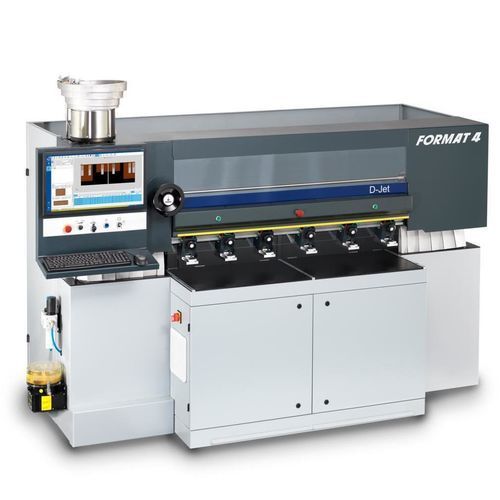

縦型マシニングセンタ D-Jet

木材用ドリル

概要
Format4 D-Jet は、スペースを抑えた産業用キャビネット生産や専門工房での単独運用を目的とした、CNC制御のドリルおよびダボ挿入加工センターです。設置面積が小さく（約3.5 m²）、往復（ペンデュラム）運転により高い生産性と短時間の段取りでの運用が可能です。自動化オプションも組み込めます。

利点

• 直感的な24インチタッチスクリーン操作でプログラム実行が迅速
• オプションモジュールにより接合部やコネクタの柔軟な加工が可能
• 設置面積が小さく生産レイアウトを効率化
• ペンデュラム運転により最大4枚のワークを同時処理
• 大容量の振動給紙器による自動ダボ／アンカー挿入で連続稼働が可能

主な特長

• DH6ドリルヘッド：垂直主軸3本、水平主軸3本、X方向に溝切り用ソー1基
• 標準は2作業エリアのペンデュラム運転；オプションで4エリア対応
• ワーククランプ：標準4個（オプションで6個）
• 自動ダボ／アンカー挿入：振動給紙器；標準径8 mm（オプション5/6/10 mm）；長さ20–40 mm；工具不要の長さ調整
• X/Y/Zガイドや支持スピンドル向けの自動中央潤滑システム
• 精密なワーク配置を支えるフェノール樹脂製テーブル／大型ワーク対応のテーブル延長あり
• リニアガイド：硬化・研磨済みのリニアガイドと回転ボールベアリング；X軸は円弧状ピニオン＆ラック；Y/Zは研磨ボールネジで位置決め
• F4®Integrate CNCソフトウェア：F4Toolbox（ツールライブラリ）、F4Create（CAM）、F4Operate（機械操作）
• 前面に統合された操作性を高めるフットスイッチバー

操作 / 作業領域

• 生産性を重視したペンデュラム運転に対応（標準2エリア、オプション4エリア）
• 引込式フェンスにより最大2800 mmの長さ／幅および80 mmの高さまで処理可能（標準大作業領域は1400 mm、オプションで2800 mmまで延長）
• 大作業領域での最小処理サイズ：長さ／幅 ≥ 20 mm、厚さ ≥ 10 mm

用途

• CNCネスティング機の補完や単独機としての産業用キャビネット製造
• 各種ダボ／アンカーシステムや専用コネクタ（例：Lamello Clamex P、OVVO/Lockdowel）の加工・挿入（追加ユニットオプションあり）

仕様 / 技術仕様

• ブランド：Format4（Felder Group プレミアムブランド）
• モデル：D-Jet
• 設置面積：約3.5 m²（省スペース設計）
• ドリルヘッド（DH6）：垂直主軸3本、水平主軸3本、X方向に溝切りソー1基
• ワーククランプ：標準4個（オプション6個）
• ダボ／アンカー挿入：自動振動給紙器；長さ20–40 mm；標準径8 mm（オプション5/6/10 mm）
• 最大ワーク寸法：標準で長さ／幅最大1400 mm（オプションで2800 mm）、高さ最大80 mm
• 最小ワーク寸法（大領域）：長さ／幅20 mm、厚さ10 mm
• テーブル材質：フェノール樹脂；テーブル延長あり
• 制御：24インチタッチスクリーン；F4®Integrate CNCソフトウェア（ツールライブラリ、CAM、操作）
• 潤滑：X、Y、Zガイドおよび支持スピンドル用の自動中央潤滑
• ガイド／位置決め：硬化・研磨リニアガイドと回転ボールベアリング；Xは円弧状ピニオン＆ラック；Y/Zは研磨ボールネジ
• オプション：4作業エリア、Lamello/Lockdowel/OVVOユニット、テーブル延長、オートメーションパッケージ
