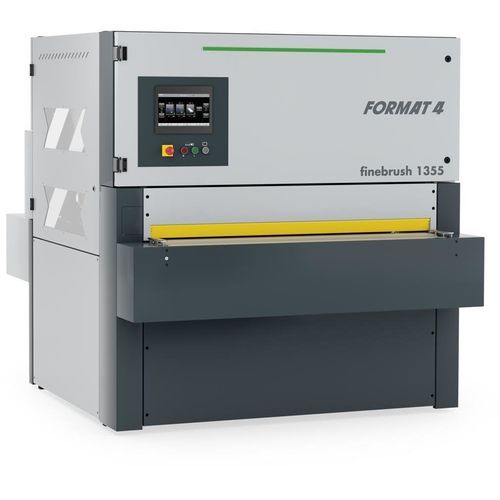

ディスクサンダー finebrush 1355

ベルト定置型電動

概要
finebrushシリーズ（953 / 1353 / 1355）は、パネルドア、プロファイル、フレーム、テクスチャー加工された木質表面の工業的な表面仕上げに適したブラシサンディング機です。縦方向ブラシと円盤（ディスク）ブラシを組み合わせ、手作業の研磨工程を削減して、粗研磨・精研磨・仕上げ・中塗り研磨で均一な仕上がりを実現します。各ブラシユニットは2つの砥粒を備え、砥材交換を減らして稼働率を向上させます。

機種と操作

• finebrush 953：設置面積が小さく、手動操作パネルを採用。入口テーブルの高さは電動で調整可能、デジタル表示付き。各ユニットの当たり高さはハンドホイールで調整します。大型ワーク用にローラーテーブル延長に対応。
• finebrush 1353 / 1355：タッチスクリーン制御（グラフィカル表示）、入口クリアランスはパネルで0.1 mm単位で設定可能。finebrush 1355は入口テーブル高さが900 mmに固定され、連続生産ラインへの組み込みが容易です。真空テーブルやローラーテーブル延長はオプション。

主な機能

• 縦ブラシと回転（ディスク）ブラシの組み合わせにより、複雑なワークでも均一な仕上がりを実現。同方向・逆方向回転や回転方向の調整で充分な被覆と優しいエッジの丸め加工が可能。
• 各研磨ブラシに二種の砥粒を搭載し、砥材交換なしで精研磨から中塗り研磨まで対応。
• 回転方向やブラシ速度は操作パネル／タッチスクリーンで調整可能。送り速度は運転中に変更可能。
• ディスクブラシのオシレーション制御（機種により標準またはオプション）で砥材の均一使用と仕上がりの均一化を実現。

ハイライト

• 連続工業運転を想定した安定した高性能設計。
• 顧客仕様に合わせた生産ソリューションの構成が可能。
• 高品質部品による堅牢な設計と精密なエンジニアリング。
• 多様な仕様パッケージと先進制御オプション。
• 1353/1355は15インチのタッチスクリーンを搭載し、プログラムメモリ、保守間隔、平文エラーメッセージを提供。

装備とオプション

• ディスクブラシユニットにオシレーションを装備し、砥材の均一消費と内部コーナーのきれいな加工を実現。
• 縦方向研磨ブラシ（特定ユニットでØ200 mm）は速度と回転方向が調整可能；当たり高さはハンドホイールで調整。
• 縦・ディスクブラシの研磨インサートはクイックチェンジ方式で、段取り時間を短縮。
• 給送テーブルはハニカム構造の連続バルカナイズドベルトで精度と耐久性を確保；送り速度は可変で研削中に変更可能。
• finebrush 1355は入口テーブル高さ固定900 mm；953/1353は電動調整式テーブル；オプションに真空テーブル、ローラー延長（例：300 mm）。
• ワークおよび給送ベルト用のオプション洗浄ノズル（出口側）あり。

技術仕様

• 機種：finebrush 953、finebrush 1353、finebrush 1355。
• 作業幅：953 = 950 mm；1353 = 1350 mm；1355 = 1350 mm。
• 研削高さ／クリアランス：3 – 140 mm（調整可能）。
• 送り速度：953 = 1 – 5 m/min；1353/1355 = 0.6 – 8 m/min（可変、パネル表示範囲）。
• ブラシ速度（例）：ディスクØ250 mm、250–750 rpm（オシレーション付き）；コンパクトディスクØ115 mmまたは一部ユニットで0.8–5 m/sの可変制御。
• 縦ブラシ径：典型200 mm；速度調整可能、回転方向反転可能。
• ユニット数：953 = 3（縦、縦、ディスク）；1353 = 3（配列可変）；1355 = 5（配列可変：縦、縦、ディスク、ディスク、清掃ブラシ）。
• 当たり高さ：ユニットのハンドホイールで調整；該当する場合、テーブル高さは0.1 mm単位で電動調整。
• 制御：手動操作パネル（953）またはプログラムメモリ付き15インチタッチスクリーン（1353/1355）。
• オプション：ローラーテーブル延長、真空テーブル、洗浄ノズル、オシレーション制御、クイックチェンジ研磨インサート。
