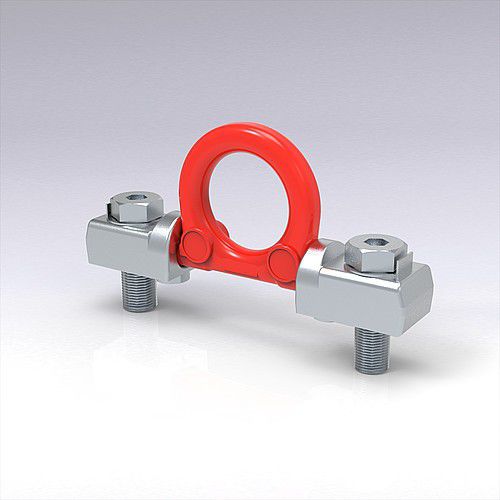

トルクサポート 2131.22. series

負荷安全用

ポジションロックは、固定ボルトを曲げやせん断応力から保護する。リングは折りたたむことができます。 注意 1) 最初にポジションロック用の穴を開ける。 2) リングブロックをポジションロックに固定し、穴をタップする。 ボルト締め面が平らであることを確認してください。 アイボルトの負荷も参照してください。 搬送物のねじ接続は、力を伝達するのに適していなければなりません。 固定： 100%亀裂試験済みのボルトのみを使用すること。 ボルトを使用してしばらくしたら、しっかりと固定されていることを確認してください。 ネジの最低等級は表を参照："Y" 2131.22.016.:ISO 4014 準拠の六角ネジのみを使用すること。ボルトを締め付け固定する前にワッシャをはめ込む（締め付けトルク120 Nm）。 2131.22.020./030.:ISO4762に準拠した六角穴付きボルトのみを使用する（2131.22.020 締付けトルク 300 Nm、2131.22.030 締付けトルク 600 Nm）。
