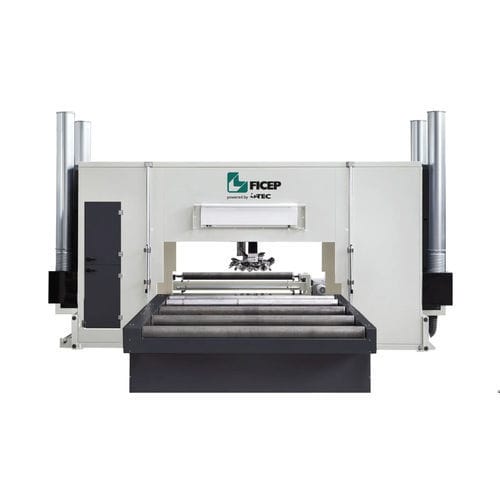

形材塗装ライン

表面用乾燥機能付き自動

製品説明

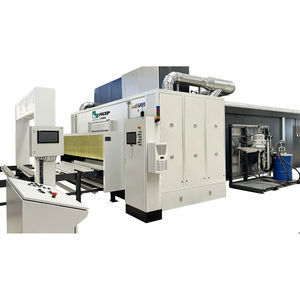

FICEPはinTECと協力して、鋼製アセンブリ、プロファイル、プレート向けの連続式プライマー塗装ラインを提供します。本システムは溶接されていない部品の保護、仕上げ、乾燥の自動化を目的に設計されており、ショットブラスト設備と直列に組み合わせて連続的な表面処理ラインを構築できます。

工程

• 塗装

処理可能断面

• ビーム（主梁）
• プレート（鋼板）

主な機能と装備

• 汚染物質および水残渣除去用エアブロワステーション：素材・プロジェクト仕様に応じた粉塵、汚れ、水の除去。
• 予熱ステーションおよび乾燥システム：空気循環、UV、赤外線などの乾燥技術と、テレスコピック／トランスバース方式の乾燥装置。
• エアレススプレーガンを用いた塗装ユニット：塗料供給システム、塗料保管容器、エアレスガンによる精密塗装。
• ドライフィルターブース：プロジェクト仕様のスプレーミスト用ドライフィルター、吸排気装置；排気処理用にinTECのRTO導入が可能。
• 手動または自動の積み込み・取り出し：チェーン／ローラーコンベヤ、既存搬送ラインへの統合、積み込み・取り出しステーション、長手・横方向に移動するトラバース車。
• 3Dスキャン＆部品認識技術：溶接部や部品の輪郭を認識し、塗装ガンを自動制御することで欠陥、重塗り、オーバースプレーを低減。

技術表（メトリック）
PAINTING SYSTEMS — PRIMER COATING SYSTEM
材質タイプ：鋼製ビーム、鋼板
素材幅 [max.mm]：4000
噴霧ウィンドウ高さ [mm]：500
塗料タイプ：溶剤系（VOC）および／または水性塗料
噴霧ガン [台数]：4/8
DTF [乾膜厚 - µm]：15/20

技術表（インペリアル）
PAINTING SYSTEMS — PRIMER COATING SYSTEM
材質タイプ：鋼製ビーム、鋼板
素材幅 [max.in]：156 in
噴霧ウィンドウ高さ [in]：20 in
塗料タイプ：溶剤系（VOC）および／または水性塗料
噴霧ガン [台数]：4/8
DTF [乾膜厚 - µm]：15/20

仕様 / 技術データ

• 対象材質：鋼製ビームおよび鋼板。
• 最大素材幅：4000 mm（156 in）。
• 噴霧ウィンドウ高さ：500 mm（20 in）。
• 対応塗料：溶剤系（VOC）および／または水性塗料。
• 噴霧ガン数：4または8の構成。
• 典型的な乾膜厚（DTF）：15–20 µm。
• オプション：エアブロワ、予熱／乾燥（空気循環、UV、IR）、エアレス塗装、ドライフィルターブースとRTO、搬送自動化／手動、3Dスキャンと部品認識による自動ガン制御。
