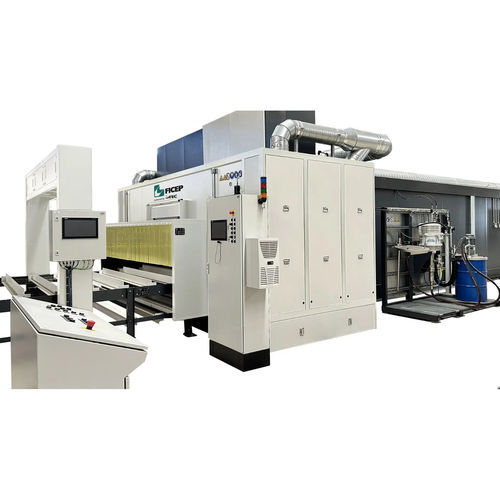

金属用コーティングおよびラミネートマ装置

UV硬化ユニット付

概要
FICEPはinTECと協力し、鋼製アセンブリ、形材、板材向けの精密な上塗り塗装技術を提供します。本システムは、顧客要件に合わせて設計された自動化された連続防錆、仕上げ、乾燥モジュールを含みます。独立型の上塗りラインは、完成した溶接鋼構造物向けに設計されています。

主な機能

• 鋼製アセンブリ、形材、板材向けの自動連続防錆・仕上げ・乾燥
• 完成した溶接鋼構造向けの独立型上塗りライン
• 2K塗料システムおよび多層塗装に対応、溶剤系（VOC）および水性塗料の使用が可能

プロセスとユニット

• 精密仕上げ用のエアレス塗装ガンを備えた塗装ユニット
• 予熱ステーションおよび乾燥システム：空気循環、UVおよび赤外線技術、テレスコピック乾燥および横断乾燥
• 排気および換気処理用のドライフィルターブース（プロジェクト特注のスプレーミストドライフィルターやオプションのRTOユニットを含む）
• チェーンまたはローラーコンベヤによる手動または自動の積込み・荷降ろし；既存の搬送システムへの統合（積込/荷降ステーション、ローラ搬送、特注チェーンコンベヤ、トラバース台車）
• 3Dスキャンおよび部品認識技術による輪郭・溶接部の識別；塗装ガンの自動制御により過塗装やオーバースプレーを低減し、立ち上げ時間を最適化

用途 / 対象形状

• 鋼梁および溶接構造物に適合

システムの主要モジュール

• 予熱ステーションと乾燥システム
• エアレス塗装ガンを備えた塗装ユニット
• ドライフィルターブース（排気および換気処理）
• 手動または自動の積込み・荷降ろしシステム
• 3Dスキャンおよび部品認識技術

技術仕様

• 処理材質: 鋼梁
• 最大材幅: 3000 mm
• スプレー窓の高さ: 700 mm
• 塗装種類: 溶剤系（VOC）および/または水性塗料
• スプレーガン数: 12
• DTF（乾膜厚）: 80/160 µm
