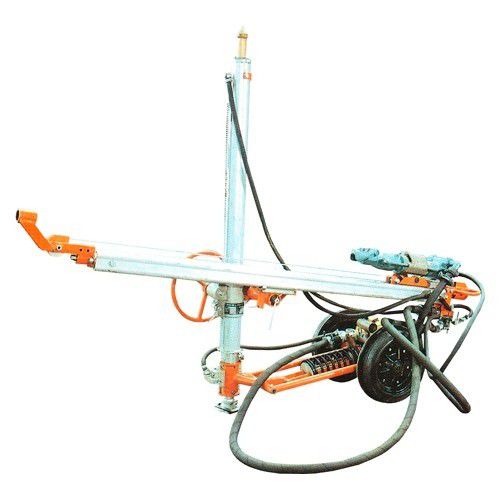

回転式掘削リグ VS-1

VS-1ドリリングシステムは、最大直径50 mm、最大長さ12 mの短い孔を掘削するために設計されています。このセットは、地下建築業界、鉱業、コンクリート建造物の修復などでアンカー技術を使用する際の発破用孔の掘削に適しています。 掘削システムのサイズが小さいため、狭くてアクセスが困難な場所での使用に最適です。 作業原理 ドリリングシステムは、ドリリングハンマーをガイドするためのマウントが取り付けられたブレースコラムで構成され、取り扱いを容易にするために2輪シャーシが取り付けられています。架台の後部には、主要な制御要素を含むコントローラがあります。 掘削システムのブレースコラムは、ピストンロッドの射出方向に二重の有効面積を持つ空圧シリンダーから構成されています。ブレーシング空圧シリンダーは可動式単動空圧シリンダーで、スリーブはマウントをクランプするコンソールと一緒に歯付き櫛上を移動します。 掘削マウントは、2つの空気圧シリンダーの直列接続されたセットで構成されています。主空気シリンダーは鋭いハンマーが上側で移動する台紙のボディから成っています。補助空気圧シリンダはマウントの側面にあり、掘削方向に必要なマウントの長手方向の動きを引き起こします。マウントはコンソール上で任意の角度に傾けることができます。 ドリルシステムのコントロールパネルにより、すべての機能を集中制御できます。ドリリングセットは、一人の従業員で操作できるように設計されています。
