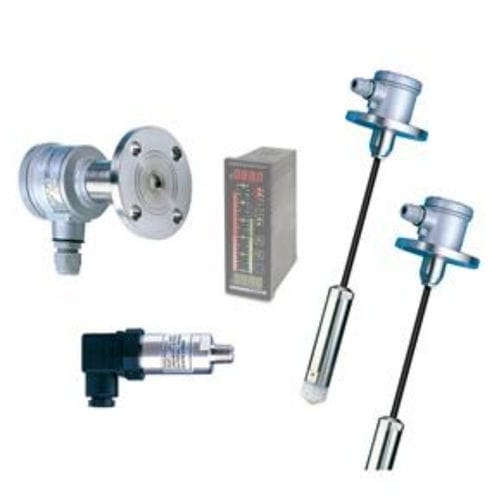

差動レベルトランスミッタ EC series

液体2線式4-20 mA

圧力センサーはピエゾ抵抗ホイートストーン・ブリッジで構成されている。図2に示すように、圧力はダイアフラムにかかり、シリコンオイルを通過してホイートストンブリッジにかかる。液圧がダイアフラムの前面に直接作用すると、ホイートストンブリッジは差電圧を発生する。この電圧差は増幅され、4～20mAの電流信号が得られます。この電流出力をアナログ・メーターに接続すると、容器内の液面を読み取ることができます。ここで使われる式はP= x H q q ここでPは圧力、圧力定数、Hは容器内の液面である。 特徴 1.FineTekモデルには、延長ケーブル変換器、耐腐食性モデル、フランジ付きモデルおよび圧力変換器が含まれます。 2.デジタルパネルメーター、レコーダー、PLC、シグナルコントローラーに接続可能。 3.金属ダイアフラムは、弱酸性、アルカリ性の液体や下水処理に適しています。 4.内部温度補償により、長期信頼性を保証します。 5.フランジ・ネジサイズはカスタマイズ可能です。 用途 1.EC1100は、水攪拌環境を含む様々な環境で使用できる液体測定装置です。 2.EC1200は高温の液体環境にも耐えられます。 3.標準フランジタイプのEC1210は、液体および気体の圧力測定環境（すなわち、軽度の腐食環境）で使用できます。 4.EC1300～1320タイプは、貯水池のような非常に深い水の測定に適しています。 5.EC1500は、油圧・空圧機器のような圧力計測や制御機器に適しています。
