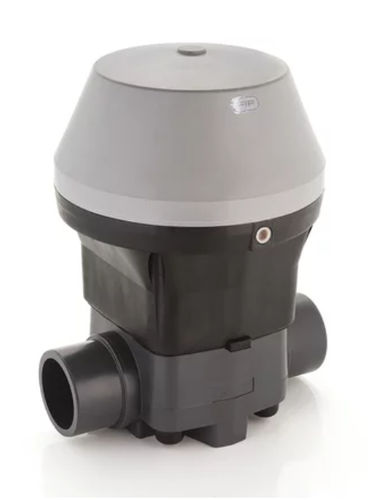

ダイヤフラム式バルブ VM/CP
空気操作制御遮断

ダイヤフラム式バルブ
ダイヤフラム式バルブ
ダイヤフラム式バルブ
お気に入りに追加する
商品比較に追加する


特徴

タイプ
ダイヤフラム式
操作
空気操作
機能
制御, 遮断, 調整
本体
フランジ, ねじ込み, 溶接用, コンパクト
応用
研磨
その他の機能
削減用
その他の特徴
コンパクト, 常閉型, 常開型, 大流量, 研磨液
温度

40 °C (104 °F)

圧力

6 bar, 10 bar (87 psi)

DN

最大: 100 mm (3.937 in)

最少: 15 mm (0.591 in)

詳細

この VM は、研磨剤や汚れた液体の遮断や調節に特に適しています。 ハンドホイールコントロールとダイヤフラムシールは、ウォーターハンマーのリスクを最小限に抑えながら、正確で効果的な制御を提供します。 手動で操作するバージョンに加え、空圧アクチュエータVM/CPで構成することもできます。 VM/CPは、現行の規制に準拠したアクチュエータを使用して製造され、品質と信頼性の要件に従ってFIPによって選択されます。 • 溶媒溶接、ねじ継手、フランジ接合部の接続システム • コンパクトで軽量な構造 • 高い流量係数と最小圧力降下 • 搬送流体から完全に分離された金属の内部部品、摩擦を最小限に抑える摩擦ディスク付き • 範囲のモジュール性:9つの異なるバルブサイズに対してわずか5ダイヤフラムとボンネットサイズ • 回転中に同じ高さにとどまるハンドホイール • 内蔵ブッシュにねじ込むボンネット締めネジ、汚れや不純物の沈着を防ぎます • CDSAシステム(円形振動板シーリング角度)を使用 DN50まで、以下 の利点を提供する:-ダイヤフラム上のシャッター圧力の均一な分布 -バルブ本体にアクチュエータを固定するネジの締め付けトルクの 減少-すべてのバルブ部品(アクチュエータ、ボディおよびダイヤフラム)に機械的ストレスを低減 -バルブをきれいにする 内部 -結晶化によるダイヤフラムの堆積物、汚染または損傷の蓄積のリスクが低い -動作トルク低減

---
