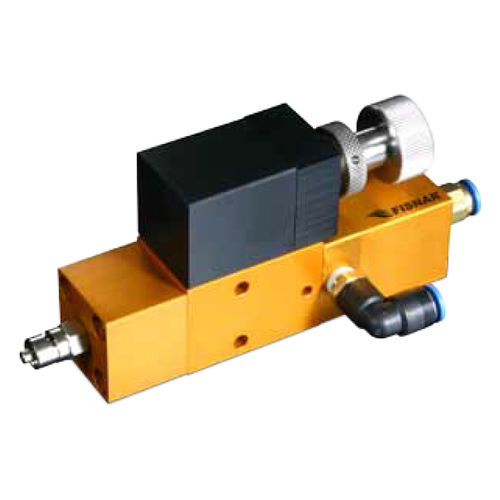

VDP100は、オイルやグリースなどの低粘度から中粘度の材料を1%以内で一定量分注するためのバルブです。VDP100のバルブは0.9ccまでのレンジがあります。
モデルVC1195Nは、VDP100複動式定量弁に適した4方弁コントローラです。
4方弁の動作
エアポートにエア圧を加えることにより、バルブを循環させます。低粘度から中粘度の材料には低い液圧が必要です。吐出量は、バルブ側面の調整ボリュームを回すことで微調整が可能です。
作動空気圧 : 60-85psi (4.1 - 5.9 bar)
最小材料吐出圧力:635psi
最大材料吐出圧力:1,138psi
最小吐出量:0.1cc
最大ショットサイズ:0.9cc
測定タイプ:精密キャビティ
シリンダーボディ:硬質アルマイト処理
キャップ:AL硬質アルマイト
パッキン・Oリング:バイトン、PSリング
操作空気入力:M5xp0.8 - Ø6 エアホース
素材インレット:1/8" NPT
アウトレット:1/8" NPT, ルアーロック
重量 : 450 g
---
