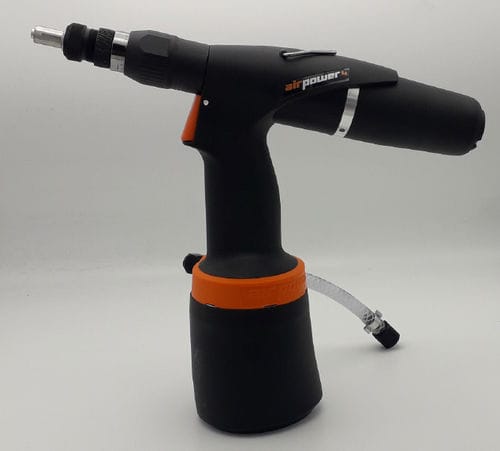

手動式リベッター AP4

ハイドロニューマチック式ねじインサート用

エア油圧式リベッティングツールはリベッティング用です： - ナットリベット M3 - M12（スチール） - スクリューリベット M4 - M8 (スチール) 2.4.工具の操作 工具にはナットリベットM8用のノーズピースとねじプラグゲージが装備されている。異なる寸法のリベットをリベットするためには、工具を交換する必要がある。 異なる寸法のリベットのリベット打ちには、ノーズピースとねじプラグ・ゲージを交換し、工具の基本的なセットアップと調節を変更する必要がある。 工具の基本的な設定と調節を次のように変更する必要がある： 1) ノーズピースのバックナットを緩める。1/ 2) ノズルからノーズピースを外す。1/ 3) ねじプラグゲージをスリーブから取り外す。 4) リベットの寸法に応じて、適切なノーズピースとねじプラグ・ゲージを選ぶ。 次の表を参照のこと： 5) ネジ・プラグ・ゲージをスリーブにねじ込み（バック・ストップまで）、その後、ネジ・プラグ・ゲージを回転させる。 ねじプラグ・ゲージとスリーブの六角形の平らな部分が一致するようにする。 6) ノーズピースをねじプラグゲージとスリーブの六角形に合わせてスライドさせる。 7) ノーズピースをスリーブにねじ込む。 8) ノーズピースをセットする： - ナット・リベットの場合 - ナット・リベットをスクリュー・プラグ・ゲージのネジ山の全長にねじ込み、ナット・リベットの前部がノーズピースにかかるようにする。ノーズピースの位置をバックナットで固定する。 - スクリュー・リベットの場合 - スクリュー・リベットの外側とノーズピースの内側の間に約1cmの隙間ができるようにノーズピースをセットする。次のようにする：ノーズピースをバックストップにねじ込む。 ノーズピースをスクリュー・プラグ・ゲージにねじ込んでから、1～2周ねじ込む。ノーズピースの位置をバックナットで固定する。
