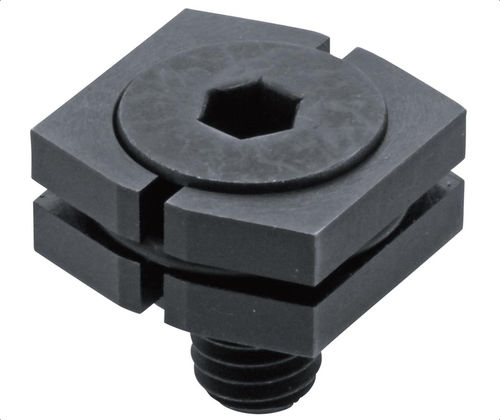

ロープロファイルくさびクランプ CP132 series

スチール製

説明
六角ネジを締めると、爪（ジョー）が外側および下方向に展開し、ワークの浮き上がりを防止します。2つのワークを固定ストップに対してクランプする用途向けに設計されています。低背（ロープロファイル）かつコンパクトなため、セットアップが早く、1回当たりの処理個数が増えます。CP132-Aは皿頭ネジ、CP132-Bは六角穴付きボタン頭（ソケットヘッド）ネジを使用します。爪：SNCM439鋼、硬さ HRC33-39、黒酸化処理。ワッシャー：4135鋼、黒酸化処理。Oリング：フッ素ゴム。

部品オプション（表）
ID | SKU | 部品番号 | ネジ | L at W Max. mm | W Min. mm | W Max. mm | W1 mm | W2 mm | W3 mm | H at W Min. mm | H at W Max. mm | H1 at W Min. mm | K mm | クランプ力 (Lbs) | 許容ねじトルク (ft/lbs) | PN
132036 | CP132-05001A | CP132-05001A | M5x0.80x15 | 9.5 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 0.3 | 3 | 449 | 3.17 |
132037 | CP132-05001B | CP132-05001B | M5x0.80x16 | 9.6 | 12 | 14 | 12 | 10 | 3.3 | 7.2 | 6.2 | 6.2 | 4 | 674 | 3.98 |
132038 | CP132-06001A | CP132-06001A | M6x1.00x16 | 9.3 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 0.3 | 4 | 786 | 5.38 |
132039 | CP132-06001B | CP132-06001B | M6x1.00x18 | 10.2 | 15 | 17 | 14.8 | 12 | 4 | 8.5 | 7.5 | 7.3 | 5 | 1,011 | 6.72 |
132040 | CP132-08001A | CP132-08001A | M8x1.25x20 | 11.3 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 0.4 | 5 | 1,124 | 13.28 |
132041 | CP132-08001B | CP132-08001B | M8x1.25x25 | 14.9 | 18.5 | 21.5 | 18.4 | 16 | 5.3 | 11.4 | 9.9 | 9.8 | 6 | 2,023 | 16.23 |

メディア
製品ビデオ：cp132.mp4
仕様書：cp132-e.pdf

特長 / 技術仕様

• 型番：CP132（クサビ式、ミニ）
• 機能：六角ネジの締め付けで爪が外側かつ下方に展開し、ワークの浮き上がりを防止。2つのワークを固定ストップに対してクランプする設計。
• 低背・小型でセットアップが速く、1回当たりの処理数を増加
• バリエーション：CP132-A（皿頭ネジ）およびCP132-B（六角穴付ボタンヘッド）
• 爪：SNCM439鋼、硬度 HRC33-39、黒酸化処理
• ワッシャー：4135鋼、黒酸化処理
• Oリング：フッ素ゴム
• 使用可能なネジ/品番：M5x0.80x15、M5x0.80x16、M6x1.00x16、M6x1.00x18、M8x1.25x20、M8x1.25x25（寸法データとクランプ力は表参照）
• クランプ力（表の例）：449 lbf（CP132-05001A）〜2,023 lbf（CP132-08001B）
