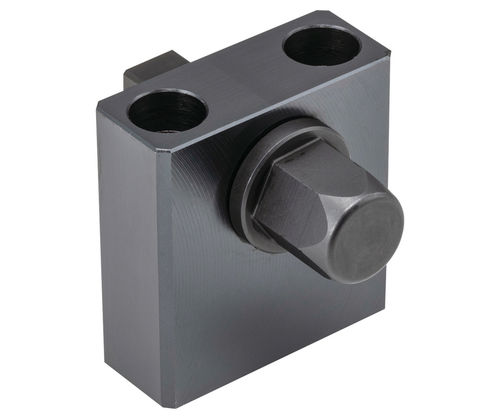

トグルクランプ用エクステンション PTRC1 series

製品概要
PTRC1 エクステンションユニットは、PTPD1 系の引き下げクランプおよび PTNS1 スプリング式ワークサポートの作動距離を延長します。本体はエクステンションバーと六角ソケット（供給されません）を受け入れます。六角ヘッドは手動、インパクトレンチ、または自動化ライン用のナットランナーで駆動可能です。ボディ：1045鋼（黒色酸化膜仕上げ）、六角ヘッド：4135鋼（焼入れ・焼戻し、黒色酸化膜仕上げ）。

部品オプション / 寸法

• PTRC1-25 (SKU PTRC1-25) — H=42 mm、H1=25 mm、H2=33 mm — 対応: PTPD12
• PTRC1-30 (SKU PTRC1-30) — H=47 mm、H1=30 mm、H2=38 mm — 対応: PTPD1-12、PTPD1-16
• PTRC1-40 (SKU PTRC1-40) — H=57 mm、H1=40 mm、H2=48 mm — 対応: PTNS1-12
• PTRC1-50 (SKU PTRC1-50) — H=69 mm、H1=50 mm、H2=57 mm — 対応: PTNS1-16

適合性

• PTPD 系の引き下げクランプ（PTPD1 バリアント）と組み合わせるよう設計
• PTNS1 スプリング式ワークサポートにも適合

材料・仕上げ

• 本体：1045鋼、黒色酸化膜仕上げ
• 六角ヘッド：4135鋼、焼入れ・焼戻し、黒色酸化膜仕上げ

使用方法

• クランプまたはサポートに接続するには、エクステンションバーと六角ソケット（供給されません）を取り付ける
• 六角ヘッドは手動、インパクトレンチ、または自動ラインのナットランナーで使用可能

同梱品 / 非同梱品

• 同梱：記載のエクステンションユニット本体および六角ヘッド
• 非同梱：エクステンションバーおよび六角ソケット

メディア・ドキュメント

• 製品ビデオおよび仕様書のダウンロードが可能

技術仕様

• 型式：PTRC1
• 本体材質：1045鋼
• 六角ヘッド材質：4135鋼、焼入れ・焼戻し
• 仕上げ：本体およびヘッドに黒色酸化膜
• 作動方法：手動、インパクトレンチ、またはナットランナー対応
• 必要：エクステンションバーおよび六角ソケット（非同梱）
• 利用可能サイズ：PTRC1-25、PTRC1-30、PTRC1-40、PTRC1-50
• 典型的用途：自動化生産ラインでの PTPD 引き下げクランプおよび PTNS1 サポートの作動距離延長
