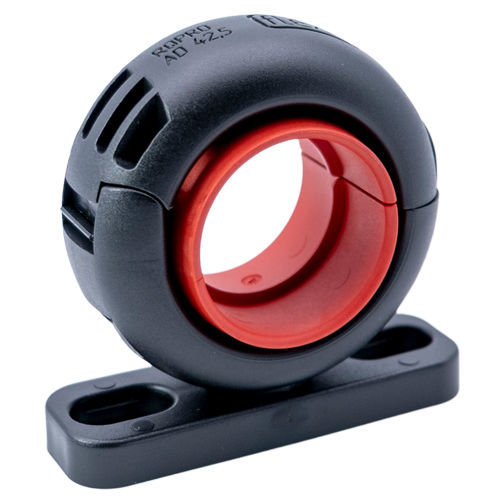

PAチューブ用クランプ リング RQDR-AP

製品詳細
軽量、中量、重量用途向けのチューブクランプシステム
回転可能なチューブホルダーとネジ止めプレート / 赤いMOVEインサートによる最大の可動性、特にロボティクス分野での低速および中速のコボットや小型産業用ロボットに最適。

材料と温度

• 材料: PAプラスチック (PA6)
• 温度範囲: -40°C ... +120°C

認証 / 規格

• CE
• EN 45545 HL3
• ASTM E162 E662 SMP800-C
• RoHS
• REACH
• JRMA

特性

• 粗いおよび細かいプロファイルの波形チューブ用の合理的なチューブ組立
• シリコーン、カドミウム、ハロゲンフリー
• 自己消火性
• 高い機械的ストレスに適合
• 耐衝撃性
• REACHおよびRoHS準拠

技術仕様
FLEXA No. | 色 | OD [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Ø G [mm] | 重量 [kg|100] | PU [pcs.]
15040042201 | 黒 | 42.5 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 4.50 | 1
15040142201 | 黒 | MOVE OD 34.5 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 5.60 | 1
15040242201 | 黒 | MOVE OD 28.5 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 5.84 | 1
15040342201 | 黒 | MOVE OD 21.2 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 6.20 | 1
15040442201 | 黒 | RQMR OD 34.5 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 5.60 | 1
15040542201 | 黒 | RQMR OD 28.5 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 6.20 | 1
15040642201 | 黒 | RQMR OD 21.2 | 77.0 | 74.0 | 30.0 | 45.0 | 60.0 | 6.5 | 6.30 | 1

特徴 / 技術仕様

• 回転可能なチューブホルダーとネジ止めプレート
• 赤いMOVEインサートによる最大の可動性
• 特にコボットや小型産業用ロボット向け
• ロボティクスでの低速および中速に適合
• 材料: PAプラスチック (PA6)
• 温度範囲: -40°Cから+120°C
• シリコーン、カドミウム、ハロゲンフリー
• 自己消火性
• 高い機械的ストレス耐性
• 耐衝撃性
• REACHおよびRoHS準拠
• CE、EN 45545 HL3、ASTM E162 E662 SMP800-C、JRMA認証
