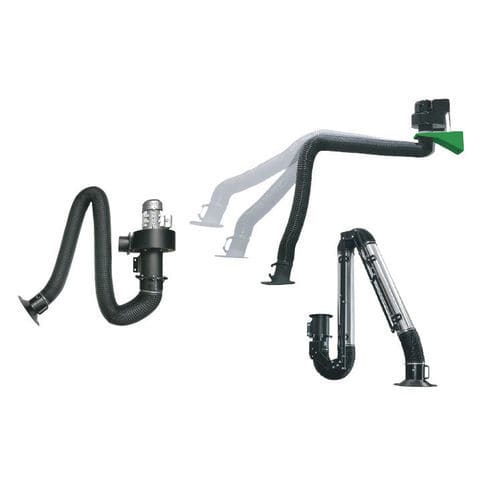

固定式吸引アーム 1040 series

壁取り付け式フレキシブル多関節

製品説明
ダクト接続型の固定式エアランチャーシステムで、発生する煙や粉じんを中央集塵ユニットへ送風して排出する用途に設計されています。現場の局所排気が必要な工場環境に適しており、排気ファン、排気ホース、壁取付ブラケットが付属します。回転式アームにより狭い作業領域でも狙った箇所を捕集できます。

設計と動作
本体は220Vの排気ファン（定格 2500 m³/h）とØ160 mmの排気ホースを統合しています。回転および位置決め可能なアームにより、最小限の操作で排出ポイントを柔軟に捕集できます。コンパクトな壁取付ブラケットにより設置・保守が容易です。

• 電源：220V
• ファン容量（ユニット）：2500 m³/h
• モデルの代表的な風量：1300 m³/h
• ホース径：Ø160 mm
• 付属品：排気ファン、ホース、壁取付ブラケット、関節アーム

モデル
ヘッダー：在庫コード | 型番 | 長さ MT | 風量 (m3/h) | 電圧
104093000152 | 固定式エアランチャー（内側関節） | 3 mt | 1300 m³ | 220V
104094000152 | 固定式エアランチャー（内側関節） | 4 mt | 1300 m³ | 220V
104095000152 | 固定式エアランチャー（内側関節） | 5 mt | 1300 m³ | 220V
104096000152 | 固定式エアランチャー（内側関節） | 6 mt | 1300 m³ | 220V
104103000152 | 固定式エアランチャー（外側関節） | 3 mt | 1300 m³ | 220V
104104000152 | 固定式エアランチャー（外側関節） | 4 mt | 1300 m³ | 220V
104105000152 | 固定式エアランチャー（外側関節） | 5 mt | 1300 m³ | 220V
104106000152 | 固定式エアランチャー（外側関節） | 6 mt | 1300 m³ | 220V

Acrobatアーム＆アクセサリ
内側関節型Acrobatアーム - ヘッダー：在庫コード | 型番 | 風量 (m3/h) | 長さ | ホース径
104112000152 | 内側関節型 Acrobat アーム | 1300 m³ | 2 メートル | Ø 160 mm
104113000152 | 内側関節型 Acrobat アーム | 1300 m³ | 3 メートル | Ø 160 mm
104114000152 | 内側関節型 Acrobat アーム | 1300 m³ | 4 メートル | Ø 160 mm

外側関節型 Acrobatアーム - ヘッダー：在庫コード | 型番 | 風量 (m3/h) | 長さ | ホース径
104122000152 | 外側関節型 Acrobat アーム | 1400 m³ | 2 メートル | Ø 160 mm
104123000152 | 外側関節型 Acrobat アーム | 1400 m³ | 3 メートル | Ø 160 mm
104124000152 | 外側関節型 Acrobat アーム | 1400 m³ | 4 メートル | Ø 160 mm

ブラケット付き延長アーム - ヘッダー：在庫コード | 型番 | 長さ
104132000152 | ブラケット付き延長アーム | 2 メートル
104133000152 | ブラケット付き延長アーム | 3 メートル
104134000152 | ブラケット付き延長アーム | 4 メートル
104135000152 | ブラケット付き延長アーム | 5 メートル

アクセサリ - ヘッダー：在庫コード | 型番
904000000201 | Acrobatアームヘッド
904000000202 | フラップ付Acrobatアームヘッド
904000000203 | Acrobatアーム用ホース
904000000204 | 取付ブラケット

技術仕様

• 排気ファン電圧：220V
• 排気ファン容量（ユニット）：2500 m³/h
• モデル表の風量（代表値）：1300 m³/h
• Acrobatアーム風量：タイプにより1300–1400 m³/h
• ホース径：Ø160 mm
• 対応長さ：2 m、3 m、4 m、5 m、6 m（型式により異なる）
• 構成：回転式抽気アーム、壁取付ブラケット、排気ホース付属
