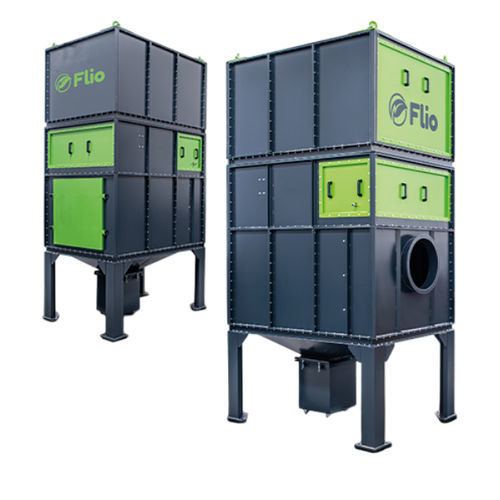

カートリッジ式集じん機 Airjet

切断機用防爆レーザー用

概要
AIRJETフィルターシステムは、レーザーおよびプラズマ切断機で発生する煙や微粒子の吸引・ろ過を目的に設計されています。機器選定は必要な風量、フィルター数、モーター出力に基づきます。集中設置および局所設置向けに3つのモデルを用意しています。

注
アルミニウム等の材料加工時の火花リスクを低減するため、爆発防止仕様の電装部品をオプションで用意しています。

適用分野

• レーザー切断機
• プラズマ切断機
• 自動化システムおよび生産ライン

モデルと仕様
STOCK CODE | MODEL | AIRFLOW | MOTOR POWER | NUMBER OF FILTERS | WEIGHT
105010000152 | AirJet 4000 | 4000 m³ | 5.5 kW 380V-50Hz | 4 | 480 kg
105020000152 | AirJet 6000 | 6000 m³ | 7.5 kW 380V-50Hz | 6 | 800 kg
105030000152 | AirJet 10000 | 10000 m³ | 11 kW 380V-50Hz | 9 | 1544 kg

寸法 (mm)
MODEL | A | B | H
AirJet 4000 | 1460 | 1050 | 3270
AirJet 6000 | 1460 | 1650 | 3570
AirJet 10000 | 1981 | 1400 | 3845

技術仕様

• シリーズ名：AirJet
• 用途：レーザーおよびプラズマ切断工程から発生する煙および微粒子のろ過
• オプション：アルミニウム等の材料での火花リスクを低減するための爆発防止仕様の電装部品
• AirJet 4000 — 風量：4000 m³; モーター出力：5.5 kW 380V-50Hz; フィルター数：4; 重量：480 kg; 寸法 (A×B×H mm)：1460 × 1050 × 3270
• AirJet 6000 — 風量：6000 m³; モーター出力：7.5 kW 380V-50Hz; フィルター数：6; 重量：800 kg; 寸法 (A×B×H mm)：1460 × 1650 × 3570
• AirJet 10000 — 風量：10000 m³; モーター出力：11 kW 380V-50Hz; フィルター数：9; 重量：1544 kg; 寸法 (A×B×H mm)：1981 × 1400 × 3845
