二ードルバルブ Vanne annulaire

油圧式調整フロー制御

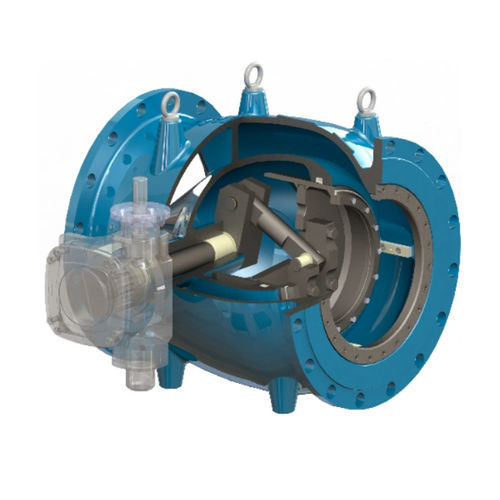

当社のパートナーであるTISグループによって製造されたFlowratesアニュラーバルブは、液体や加圧ガスの微調整が必要な用途において、精密かつ効率的な流量制御を実現するよう設計されています。その高度な設計は、異なる開度間のスムーズな移行を保証し、圧力損失を最小限に抑え、高圧下でも最適な性能を発揮します。 堅牢な構造とモジュール設計により、これらのバルブは油圧、工業、環境インフラにシームレスに統合されます。 アニュラーコントロールバルブの作動原理 アニュラーバルブは、主に水流調整用に設計されています。流量制御は、ロッドとクランク機構によって操作されるピストンの軸方向移動によって達成されます。ピストンはバルブ本体の中心に配置され、騒音とキャビテーションを防ぐために特別に設計されたチャンバー内で動きます。この設計により、振動のないスムーズな動作が保証されます。 水流は、流線型の中央ボディの周りにある環状のチャンバーを通って導かれます。このチャンバーの断面は、入口から絞り点まで連続的に減少しており、流量と圧力のスムーズな変化を可能にしています。この幾何学的に最適化された設計により、キャビテーション気泡が出口中央に閉じ込められ、バルブの損傷を防ぎます。 精密調節と圧力損失の最小化 超精密流量制御 - 最適化された設計により、高感度の調整が可能で、安定した漸進的な制御を実現します。 圧力損失の低減 - 流体力学的プロファイルが乱流を最小化し、流量効率を最適化します。 キャビテーションやエロージョンに対する高い耐性 - 高流速条件やアグレッシブな流体に最適です。
