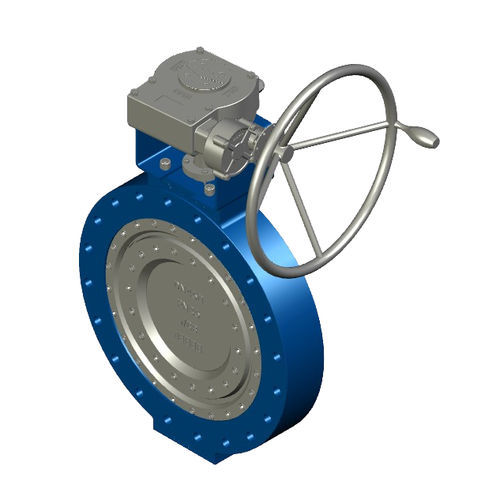

バタフライバルブ BVT01 手動式空圧式電動式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- バタフライ
- 作動
- 手動式, 空圧式, 電動式, 油圧式
- 機能
- 遮断, 調整
- 使用流体
- 海水, お湯用, 工業用水用, オイル, 化学製品, 液状食品・飲料用, 燃料用, ガス用, 蒸気用, CO2用, GNL用, 液化ガス用
- 本体$
- フランジ取り付け, シート, ウェハー, 溶接用, ラグタイプ, ATEX, トリプルオフセット, 防水
- 応用
- 工業用, 食品産業用, 暖房用, 石油産業用, 極低温, 真空, 蒸気タービン用
- 素材$
- ステンレス製, 鋼鉄鋳造製, 黒鉛, ハステロイ製
- 流体仕様
- アグレッシブ流体, 腐食性流体, 研磨液, 潤滑性液体用, 可燃性流体用, 粉末用, 有毒液体
- その他の特徴
- ANSI, ISO, DIN, 高圧, 耐火性, ジョイント付, 双方向, 耐腐食性, 爆発性雰囲気用, 熱, 高性能, 高温, 耐薬品性, SIL 3, 1/4周, 低損失
- 呼び径
最大: 2,000 mm
(78.74 in)最少: 80 mm
(3.15 in)- 圧力
最大: 250 bar
(3,625.9 psi)最少: 10 bar
(145 psi)- 温度
最大: 850 °C
(1,562 °F)最少: -196 °C
(-321 °F)
詳細
FlowratesモデルBVT01は、お客様のご期待に応えるべく、オンデマンドで生産されます。
偏心 "バタフライバルブとして知られる、バタフライリングがシールにジャムすることなく直接接触することによるメタル/メタルの気密性
タイトな閉鎖の安全性：ディスクのメタルリングにメタルシートが直接接触することで閉鎖位置が保証されます。
最初の開度から摩擦がないため、摩耗が少なく長寿命
トリプル偏心バタフライバルブの技術的利点
他のメタル/メタルバルブ（ボールバルブ、ゲートバルブ、グローブバルブ）に比べ、質量、面間、呼び径のトレードオフが優れている。
EN558シリーズ20に準拠した面間寸法。
最適化されたディスクとツーピースシャフト設計により、高流量係数（低圧力損失）を実現。
保持リング付きのユニークな設計により、バルブを工場に戻すことなく、現場で直接全ての部品を交換することが可能。
ブッシングの内部保護リングにより、パーティクルの侵入を防止。
本質安全防火構造 (BS 6755 part 2, API607)
取り付けプレート ISO 5211
あらゆる用途に対応する金属ガスケットラミネートグラファイト / ステンレス製ガスケット / モノブロックディスク
接続方法ウェハー / ラグ / フランジシリーズ 13 および 14 / 突合せ溶接
---
