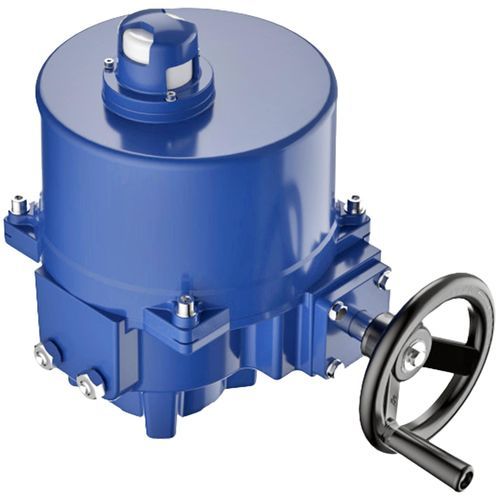

電動球状バルブ アクチュエータ Limitorque®

1/4回転タイプ単相三相

概要
Limitorque® LQI は、コンパクトな侵入型電動クォータターンアクチュエータで、柔軟な制御とフィードバックオプションにより信頼性の高いバルブ駆動を実現します。産業用途向けに設計され、負荷の高い運転サイクルに対応し、設置と保守を容易にします。

特長と利点

• クラッチレス手動ハンドルにより停電時もバルブを作動可能にし、予期しない停止を防ぎます
• 明瞭な機械式表示でバルブ位置を一目で確認でき、安全性を向上します
• 標準の制御および補助スイッチにより自動化への統合が容易で、立ち上げ時間を短縮します
• 自己ロック式潤滑ドライブにより滑らかでメンテナンスフリーの動作を提供し、安定した性能を維持します
• コンパクトでメンテナンスしやすい筐体により保守アクセスが簡素化され、最大75%のデューティサイクルをサポートします

仕様
規格
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
温度
-30°C ～ +65°C (-22°F ～ +149°F)
サイズ範囲
35 - 4,500 Nm
310 - 40,000 in-lb (weather-proof)
35 - 1,500 Nm
310 - 1,3290 in-lb (explosion-proof)
構成

• 2/3/4線ディスクリート制御
• Mod 4-20 mA — 入出力
• NCU またはプッシュボタンオプション
• 12/24 V AC、12/24 V DC、単相または三相 50/60 Hz 最大 480 V
• Modbus 制御オプション
• C5 相当の耐腐食性まで対応

業界

• 発電
• 化学
• 水処理
• 石油・ガス
• 一般産業

技術仕様

• 製品ファミリ：Limitorque® LQI - コンパクト侵入型クォータターンアクチュエータ
• 動作：複数の制御およびフィードバックオプションを備えた電動クォータターンアクチュエータ
• 筐体 / 保護：IP67/68
• 認証：CSA、CSAus、ATEX II 2 GD、IECEx
• 動作温度範囲：-30°C ～ +65°C (-22°F ～ +149°F)
• サイズ / トルク範囲（weather-proof）：35 - 4,500 Nm (310 - 40,000 in-lb)
• サイズ / トルク範囲（explosion-proof）：35 - 1,500 Nm (310 - 1,3290 in-lb)
• デューティサイクル：最大75%まで対応
• ドライブ：自己ロック式潤滑ドライブ（メンテナンスフリー）
• 手動オーバーライド：クラッチレス手動ハンドル
• 位置表示：明瞭な機械式表示
• 制御オプション：2/3/4線ディスクリート、Mod 4-20 mA 入出力、NCU またはプッシュボタン、Modbus オプション
• 電源オプション：12/24 V AC、12/24 V DC、単相または三相 50/60 Hz 最大 480 V
• 耐食性：最大 C5
• 典型的用途：水処理、発電、化学、石油・ガス、一般産業向けのクォータターンバルブ駆動
