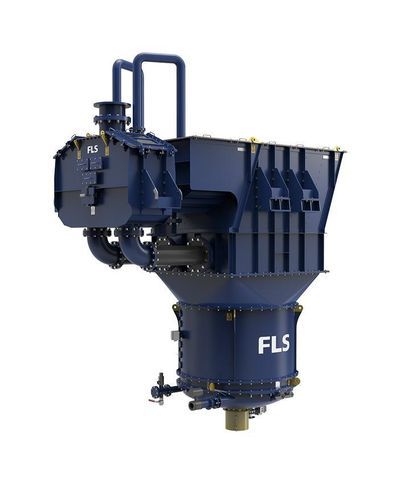

固形分離器 REFLUX® Classifier

スラット鉱石用湿った

概要
REFLUX Classifier® および GradePro™ Classifier は、流動化床と傾斜ラメラ（ラメラ）分離を組み合わせ、従来技術を超える重力式粒子分級を実現します。これらのコンパクトな装置は、鉱石処理やテール処理において処理能力、適応性、分離効率を向上させます。

主な特長と利点

• 特許取得のREFLUX流動化床技術により、微粒子の分離効率が向上します。
• 流動化床と平行傾斜ラメラ板の組合せにより、ユニット当たりの処理能力を増加し、設備の占有面積を削減します。
• 低摩耗設計で内部・外部とも耐食保護済み。工場にて仮組みおよび漏洩試験済み。
• 安全性を考慮した設計（定格吊りポイント、流動化室のステンレス製圧力逃し弁および遠隔圧力監視）。

REFLUX Classifier (RC®) - ハイライト
単一ユニットで最大約500 tphまで、磁鉄鉱・赤鉄鉱をシリカから分離する用途に適しています。典型的な投入粒度範囲は -0.300 mm ～ +0.025 mm 程度。脱泥やクロム、雲母、スポジュメン、鉱物砂、マンガン、カリ鉱石などに広く使用されます。

GradePro™ Classifier - ハイライト
低品位鉱石やテールから価値を回収する目的に最適化されており、低品位原料から貴重鉱物を濃縮するためのシンプルで費用対効果に優れた操作しやすいソリューションを提供します。

動作原理
投入スラリーはラメラ板の下から流入し、混合室内に流動化床を形成します。密度が高いまたは粗い物質は沈降して排出され、密度が低いまたは微細な粒子はラメラ部へ押し上げられてプロセス水とともに溢出します。ラメラチャネルは位置を逸した高密度微粒子の沈降を促進し、板上を滑り落ちて再循環し、濃密層に戻ることで全体の回収率を向上させます。

保守・サービス
ユニットは特定用途に合わせてラボおよびパイロット試験に基づき構成されます。輸送性、現地での迅速な組立てと据付けを考慮した設計で、立ち上げ時間とコストを削減します。アフターサービスはトラブルシューティング、プロセス最適化、消耗部品・予備部品の供給を含みます。

技術仕様

• 典型的な単体処理能力: 最大500 tph（用途依存）。
• 典型的な投入粒度範囲: 約 -0.300 mm ～ +0.025 mm。
• 分離原理: 流動化床とラメラチャネルの組合せ — 密度および粒径に基づく分離。
• 対象鉱種: 磁鉄鉱、赤鉄鉱、クロム、雲母、スポジュメン、鉱物砂、マンガン、カリなど。脱泥・テール処理に適合。
• 構造: 内外部耐食処理、全ての接合部は弾性シール剤で密封、工場にて仮組み・漏洩試験実施。
• 安全装備: 部材・セクション用の定格吊りポイント、流動化室のステンレス製圧力逃し弁、遠隔監視用圧力計。
• 運用上の利点: コンパクトな設置面積、ユニット当たりの処理能力増、ほとんどのプラントレイアウトへ適応可能、低摩耗・メンテナンス削減。
• 工場試験と納入: 現場での組立て・試運転を最小化するための仮組みおよび工場試験。
